Как изменить тип диаграммы для одного ряда данных

Средствами Excel можно построить простой и объемный график, график с маркерами, цилиндрическую, коническую и столбчатую гистограммы, пузырьковую, лепестковую, точечную и линейчатую диаграммы. Все они облегчают восприятие статистических данных в той или иной сфере человеческой деятельности.

Если значения различных рядов значительно отличаются друг от друга, целесообразно отобразить их с помощью разных типов диаграмм. Excel позволяет сделать это в одной области построения. Рассмотрим комбинированные (смешанные) диаграммы в Excel.

Как построить комбинированную диаграмму в Excel

Способы построения комбинированной диаграммы в Excel:

• преобразование имеющейся диаграммы в комбинированную;
• добавление вспомогательной оси.

Создадим таблицу с данными, которые нужно отобразить на комбинированной диаграмме.

Выделим столбцы диапазона, включая заголовки. На вкладке «Вставка» в группе «Диаграммы» выберем обычный «График с маркерами».

В области построения появилось два графика, отображающих количество проданных единиц товара и объем продаж в рублях.

Каким образом можно комбинировать разные типы диаграмм? Щелкнем правой кнопкой мыши «К-во, шт.». В открывшемся окне выберем «Изменить тип для ряда».

Откроется меню с типами диаграмм. В разделе «Гистограмма» выберем плоскую столбчатую «Гистограмму с группировкой».

Нажмем ОК. По умолчанию высота столбиков соответствует вертикальной оси значений, на которую нанесены продажи. Но гистограмма должна отображать количество.

Выделим гистограмму, щелкнув по ней мышкой. Перейдем на вкладку «Макет». Группа «Текущий фрагмент» — инструмент «Формат выделенного фрагмента».

Откроется окно «Формат ряда данных». На вкладке «Параметры ряда» поставим галочку напротив «Построить ряд по вспомогательной оси».

Нажимаем кнопку «Закрыть».

Поработаем над внешним видом комбинированной диаграммы. Выделим область построения и перейдем на вкладку «Конструктор». Поменяем стиль. Удалим легенду (выделить – Delete). Добавим название и подписи вертикальных осей.

Для основной и вспомогательной оси выбираем вариант расположения (отдельно для каждой) и вводим подпись. Жмем Enter.

В данном примере мы использовали сразу два способа построения комбинированных диаграмм: изменяли тип для ряда и добавляли вспомогательную ось.

Если наборы данных значительно отличаются по масштабу, способу выражения, то без вспомогательной оси для создания смешанной диаграммы не обойтись. При использовании только одной шкалы один ряд становится практически не виден. Решение проблемы – применение для второго набора данных дополнительной оси.



Изменение для одного ряда данных типа диаграммы

Создадим смешанную диаграмму путем изменения для одного из рядов типа.

Таблица с исходными данными:

Построим обычную гистограмму на основе двух рядов данных:

Выделим столбики гистограммы, отображающие плановые показатели. На вкладке «Конструктор» в группе «Тип» нажмем кнопку «Изменить тип диаграммы». Выберем из предложенных вариантов «С областями».

Можем плановые показатели оставить в виде столбиков гистограммы, а фактические отобразить в виде графика с маркерами.

Внимание! Не все виды диаграмм можно комбинировать. Нельзя объединять некоторые объемные типы, пузырьковые с другими диаграммами. Программа Excel при невозможных комбинациях выдает ошибку.

Скачать пример комбинированных диаграмм

Таким образом, смешанная диаграмма строится на основе двух и более рядов данных. В ней используются разные типы диаграмм. Или один тип (к примеру, гистограмма), но содержится вторая ось значений.

Вы можете быстро изменить тип большинства плоских диаграмм, чтобы они выглядели по-другому, или выбрать другой тип диаграммы для любого ряда данных, чтобы преобразовать диаграмму в смешанную.

Для пузырьковых и трехмерных диаграмм можно изменять только тип самой диаграммы.

Примечание: Для выполнения этих действий необходимо использовать существующую диаграмму. О том, как создать диаграмму, см. в статье Создание диаграммы от начала до конца.

1. Выполните одно из указанных ниже действий.

   • Чтобы изменить тип диаграммы, щелкните область диаграммы или область построения. Появятся инструменты для работы с диаграммами.

     Совет: Вы также можете щелкнуть область диаграммы или область построения правой кнопкой мыши, выбрать Изменить тип диаграммы, а затем перейти к действию 3.

   • Чтобы изменить тип диаграммы для ряда данных, щелкните его.

     Примечание: Одновременно можно изменить тип диаграммы только для одного ряда данных. Чтобы изменить тип диаграммы для нескольких рядов, повторите эти действия для каждого из них.

   Откроется панель Работа с диаграммами с дополнительными вкладками Конструктор, Макет и Формат.

2. На вкладке Конструктор в группе Тип нажмите кнопку Изменить тип диаграммы.



3. В диалоговом окне Изменение типа диаграммы выберите тип.

   В первом поле показан список категорий, а во втором — доступные типы диаграмм для каждой категории. Дополнительные сведения о поддерживаемых типах диаграмм см. в статье Типы диаграмм.

   Совет: Чтобы использовать тип диаграммы, ранее сохраненный как шаблон, щелкните Шаблоны и выберите необходимый шаблон.

Предположим, что у вас есть гетограмма с кластерной диаграммой, но для презентации вы хотели бы показать круговую диаграмму. Вы можете в любой момент изменить тип диаграммы, выбрав тот, который, по вашему мнению, лучше подходит для представления имеющихся данных.

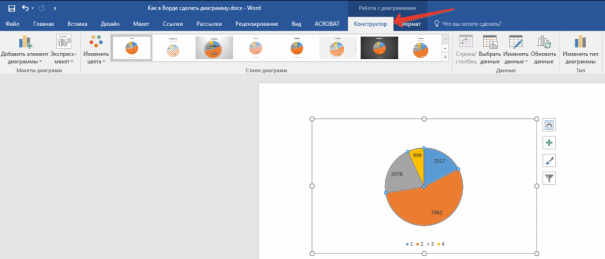

1. Чтобы заменить гистограмму с группировкой круговой диаграммой, выделите имеющуюся диаграмму.



2. На вкладке Конструктор диаграмм выберите Изменить тип диаграммы > Круговая > Круговая.



   Новый тип диаграммы будет видна в таблице.



Комбинированная
диаграмма –
диаграмма, состоящая из нескольких
рядов данных и в которой используются
различные типы диаграмм, например,
гистограмма и график. В комбинированной
диаграмме может также использоваться
и один тип (например, только гистограммы),
но при этом она будет содержать вторую
ось значений. Для комбинированных
диаграмм нужно, по меньшей мере, два
ряда данных. Примеры комбинированных
диаграмм представлены на рис. 16.

Рис. 16.

Microsoft
Excel
2010 на данный момент поддерживает немного
различных вариантов комбинированных
диаграмм, всего два, первый гистограмма
с линейным графиком, второй – гистограмма
и линейный с накоплением.

• Для
  построения комбинированных диаграмм
  можно воспользоваться одним из следующих
  методов:

• превратить
  имеющуюся диаграмму в комбинированную,
  изменив тип диаграммы;

• при
  создании диаграммы выбрать тип «Столбцы
  и линии».

4.1. Изменение типа диаграммы для одного из рядов данных

Задание
3:

1. Перейдите
   на лист Комб.диагр.
   При отсутствии исходного файла Лист3
   назовите Комб.диагр.,
   создайте приведенную ниже электронную
   таблицу в соответствии с табл. 8

1. Постройте обычную
   гистограмму, состоящую из двух рядов
   данных (план и факт) рис. 17.

Рис.17.

1. Правой
   кнопкой мыши выбираем пункт Изменить
   Тип Диаграммы и
   меняем один из рядов данных на тип
   диаграммы – Точечный
   График

1. Убедитесь,
   что в результате вы получили комбинированную
   диаграмму рис. 20.

Рис. 20.

1. Сохраните файл.

4.2. Использование вспомогательной оси для одного из набора данных

Данный
способ построения комбинированных
диаграмм используется, если необходимо
построить диаграмму из наборов данных,
сильно отличающихся по масштабу. Если
для построения диаграммы с такими
данными использовать одну шкалу, то
один из диапазонов данных будет
практически невидим. Решение этой
проблемы – использование вспомогательной
оси для второго набора данных.

Задание
4:

1. При
   отсутствии исходного файла на листе
   Комб.диагр
   создайте
   приведенную ниже электронную таблицу
   в соответствии с табл. 9

1. Вычислите величины
   продаж на одного продавца.

2. Постройте
   обычную гистограмму, состоящую из двух
   рядов данных (сумма продаж и продажа
   на одного продавцы). Для этого сначала
   постройте диаграмму для первого ряда
   данных (суммы продаж) рис. 21.

Рис. 21.

1. Сделайте
   двойной щелчок по диаграмме мышью а
   затем выполните команду Формат⇒Диапазоны
   данных. В
   диалоговом окне Диапазон
   данных щелкните
   на кнопке Добавить
   для добавления
   ряда данных. Убедитесь, что в поле Ряд
   данных появилась
   новая запись.

2. В
   поле свойств Диапазон
   данных выделите
   в списке свойство Название
   и введите
   значение в
   поле ввода значений: щелкните указателем
   мыши по ячейке с текстом Сумма
   продаж на одного продавца.
   Убедитесь, что в поле отразилась ссылка
   на данную ячейку рис. 22.

Рис. 22.

1. Введите
   диапазон данных в поле ЗначенияY
   (укажите на
   рабочем листе диапазон с продажами на
   одного продавца). Нажмите кнопку Готово.

2. Убедитесь,
   что ряд данных Продажи
   на одного продавца представлен
   на диаграмме не наглядно рис 23.

3. В
   Области
   построения диаграммы выделите
   ряд данных Продажи
   на одного продавца.

4. Откройте
   диалог свойства объекта в контекстном
   или главном меню, выберите вкладку
   Параметры.

Рис. 23.

1. Активизируйте
   вкладку Параметры
   и установите
   опцию Дополнительные
   оси Y
   рис. 24.

Рис. 24.

1. Модифицируйте
   диаграмму, чтобы придать ей наглядный
   вид рис. 25.

2. Сохраните
   диаграмму.

Рис 25
