Ошибка 01314 шкода суперб 2

Всем привет!
Данный пост заслужено направит в меня поток помидор и камней, ибо сам виноват и нечего лезть, куда точно не уверен, что стоит лезть. А также урок другим и информация тому, кто ищет. И конечно же благодарности тем людям, которые помогали мне решить эту проблему.
Напомню, по пути в Крым, а точнее уже в самом Крыму в районе Судака во время обгона у меня отказалась ехать машина, обороты падали по достижении около 4000 об. Поиски в интернете помогли с ответом — двигатель ушел в аварийный режим и больше 4000 не крутился. Подключив Васю, обнаружил единственную ошибку в 3м блоке ошибку 01314:

01314 — нет связи с ЭБУ.

Попытка удалить ошибку не увенчалась успехом — ошибка появлялась тут же снова. Безуспешно покопавшись немного в попытках понять причину, решил ехать дальше в спокойном режиме, не раскручивая обороты выше 4000. Проехав 200 км и почти прибыв на место, решил крутануть двигатель и он к моей радости раскрутился до отсечки, но ошибка по-прежнему висела.
Начались поиски в интернете… Логи не показали ничего криминального, машина работала как обычно. Так как инструментов не было под рукой, записался к дилеру Шкода в Крыму Блик-Авто на диагностику. Диагност сказал, что проблема не в контактах и проводке, а скорее всего в мозгах и, спросив, чипованная машина или нет, посоветовал перезалить чип, типа такие случаи были. Еще отбалансировал все колеса, так как на 130 была вибрация по всему кузову — потом прочитал, что новая резина спустя какой-то пробег усаживается на диске и ее не мешало бы отбалансировать еще раз. Выехав из Блик-Авто в сильный дождь, у меня вдруг появились какие-то скрипы сзади и ручник как-то туго затягивался. На заправке попробовав рукой задние суппорта, левый оказался значительно горячее. В общем, развернулся и поехал обратно к дилеру, потому что до посещения ничего не было, а после всё это появилось. Еще на заправке несколько раз затянул сильно ручник и он стал затягиваться как раньше, но скрипы остались. В Блике меня сразу загнали на подьемник, покрутил колеса — всё крутится, ничего не зажимает, суппорта одинаково теплые. Глюк! Покачав машину, так и не нашли точный источник скрипа, но локализовали его под пружинами, возможно, опора и кузов или опора и пружина. Возможно, попала вода и был этот скрип, а возможно… В Блике с меня за это ничего не взяли, чем был приятно удивлен.
Через мастера я нашел телефон дилера АПР в Симферополе Димы Ddudkin, договорился с ним перезалить прошивку. Через день мы решили встретиться у другого дилера Шкода — Автодом, еще раз сделать диагностику, чтобы убедиться, что при перепрошивке не ляжет блок ЭБУ. Диагност Миша сказал, что вряд ли причина в прошивке, что нужно искать косяк в блоке АБС скорее всего. Решили попробовать его перепрошить, но у них проблемы со связью, и договорились на следующий день. А если связь не заработает, то Миша собирался поискать прошивку этого блока и обновить его другими методами. С Димой Ddudkin договорились подождать до завтра и если у Миши ничего не получится, то тогда уже перезальем чип.
На следующий день я позвонил Мише, но связь у них до сих пор не работала, а файлик он еще не искал. Через пару часов я перезвонил Мише, нужный файл он не нашел и связи до с пор нет. В общем, спецы там вроде бы не плохие, но организация процесса сильно хромает.
Что не понравилось у дилеров: проблему решили — не решили, деньги заплати.
С Димой Ddudkin договорились на вечер, он согласился помочь даже не смотря на то, что Миша диагност сказал, что 90% проблема не в чипе. Встретились мы в 9 вечера где-то в Симферополе, а отдыхал я за Евпаторией и ездил каждый раз 90 км в одну сторону. Начали процесс. Но тут всплыло одно серьезное препятствие — дилер АПР в Москве Digi-Tec, когда шил меня в первый раз, в контактные данные вбил свой e-mail, а не мой, а на этот адрес должно прийти подтверждение, чтобы процесс начался. Время 9 вечера… Попадалово! Решил всё-таки набрать номер Digi-Tec и чудо! Мне ответил Дмитрий. Я объяснил ситуацию и, не смотря на то, что они работают до 19:00, он согласился помочь и отправить подтверждение. Дмитрию Digi-Tec большое спасибо за отзывчивость! Честно говоря, мне очень повезло, что он оказался на месте и ответил на телефон.
Закипела заливка прошивки. Скажу коротко, перешивали 3 раза, но как оказалось, зря. Нужно было проделать одну манипуляцию, чтобы всё заработало, это особенность опции моей прошивки. Главное, что разобрались и всё заработало. Естественно, ошибка никуда не пропала…
Дима со мной провозился 3 часа и напрасно. За что ему ОГРОМНОЕ ЧЕЛОВЕЧЕСКОЕ СПАСИБО! Дима не взял с меня ни копейки, хотя АПР, как оказалось, здесь не при чём.
Кто хочет прошиться, рекомендую Диму Ddudkin как дилера, который держит марку компании, ответственно относится к делу и с ним просто приятно общаться.
Поблагодарив Диму за всю возню и его друга Макса за компанию, я отправился на свое место дислокации.
Утром, общаясь с LeviX на предмет прошивки блока АБС и где это сделать, я упомянул о своих приключениях, и тут он вспомнил, что у него была такая же история, когда он подключил у себя в блоке функцию CBC (система стабилизации торможения в повороте) и как только выключил, ошибка стерлась.
Я начал припоминать, что с пол года назад проверял, что полезного у меня подключено, а что нет и подключал тоже эту функцию и так как проверить как она работает не представлялось возможным, просто оставил ее включенной и вот только сейчас она проявилась ошибкой! Как вы догадываетесь, как только я ее отключил, ошибка благополучно стерлась!

CBC (Corner Brake Control) управляет при торможении тормозными давлениями таким образом, чтобы создать корректирующий разворачивающий «противомомент», тем самым корректирует проявление «рыскания» при торможении в повороте.
Кодировка
3 блок → кодирование → длинное кодирование → 15 Байт → 4 бит → включить
Активируется далеко не на всех автомобилях
Отключаем эту функцию и ошибка уходит.

Ваня, тебе тоже большое спасибо! И это спасибо было бы еще больше, если бы ты вспомнил о своем опыте сразу, а не спустя 2 недели ) Но зато я познакомился с замечательными людьми!

ВЫВОД: НЕ ВКЛЮЧАЙТЕ ТОГО, В ЧЕМ ВЫ НЕ УВЕРЕНЫ!

И пока путешествовал по «замечательным» дорогам Крыма, на практике убедился, что под H&R-35 лучше все-таки Bilstein B8, так как на В6 пробивал подвеску неоднократно. И вообще, на плохих дорогах установка однотрубников не вариант — трясет очень сильно ))

Не судите строго! Все мы делаем ошибки. Но очень радует, что встречаются в трудных ситуациях хорошие люди, которые помогают нам выбраться из этих ситуаций!

Источник

Доброго времени суток! Появилось наконец-то несколько свободных минут, что бы написать о случившемся)) Еду я как-то не торопясь, и вдруг, бах — движок затроил, пропала тяга, на приборке заморгали лампочки неровной дороги и чек…

Zoom

видно что горит неровная дорога и плавают обороты на холостых

Zoom

зато расход радует мгновенный)) всегда бы такой, только при нормальной работе двигателя

Конечно же прочитал сразу ошибка сканером:

ух как много

и вот еще

Заглушил мотор, завел — машина работает нормально, без троения… Что за фигня… Начинаются мысли — проблема в свечах? тогда не было бы пропуска по двум цилиндрам…, может проблема в ВВП? тоже отпадает… тогда может в катушке зажигания? но причем тут тогда ABS?
Начал читать форумы. Нашел несколько статей на эту тему, в частности, что выходит из строя 109 реле:

так оно выглядит, находится над ногами под рулевой колонкой

такой лучше брать

НО! у меня нет этого реле))) оно идет только до 2008 года. Попалась еще одна статья, что в ВАСЕ меняли в блоке кодировку:

проверил, у меня тоже такого нету, так как там этого не делал

Пока читал, ошибки повторялись два раза и в основном в мокрую погоду (у нас сейчас вроде как весна идет), тогда думаю проблема точно в катушке. Набрал в поиске вместо ошибок — замена катушки зажигания на шкоде — и получил пару статей с описанными ошибками как у меня)) ну блин — неужели нельзя написать в теме номера ошибок, а не замену зажигания, ведь это уже следствие решения проблемы))
Через знакомого купил аналог BOSH:

Zoom

за 3000 р вышло

Статей по замене на драйве много)) ссылки давать не буду. Когда свой модуль зажигания снял, то нашел причину ошибок по 1-му и 4-му цилиндру:

Zoom

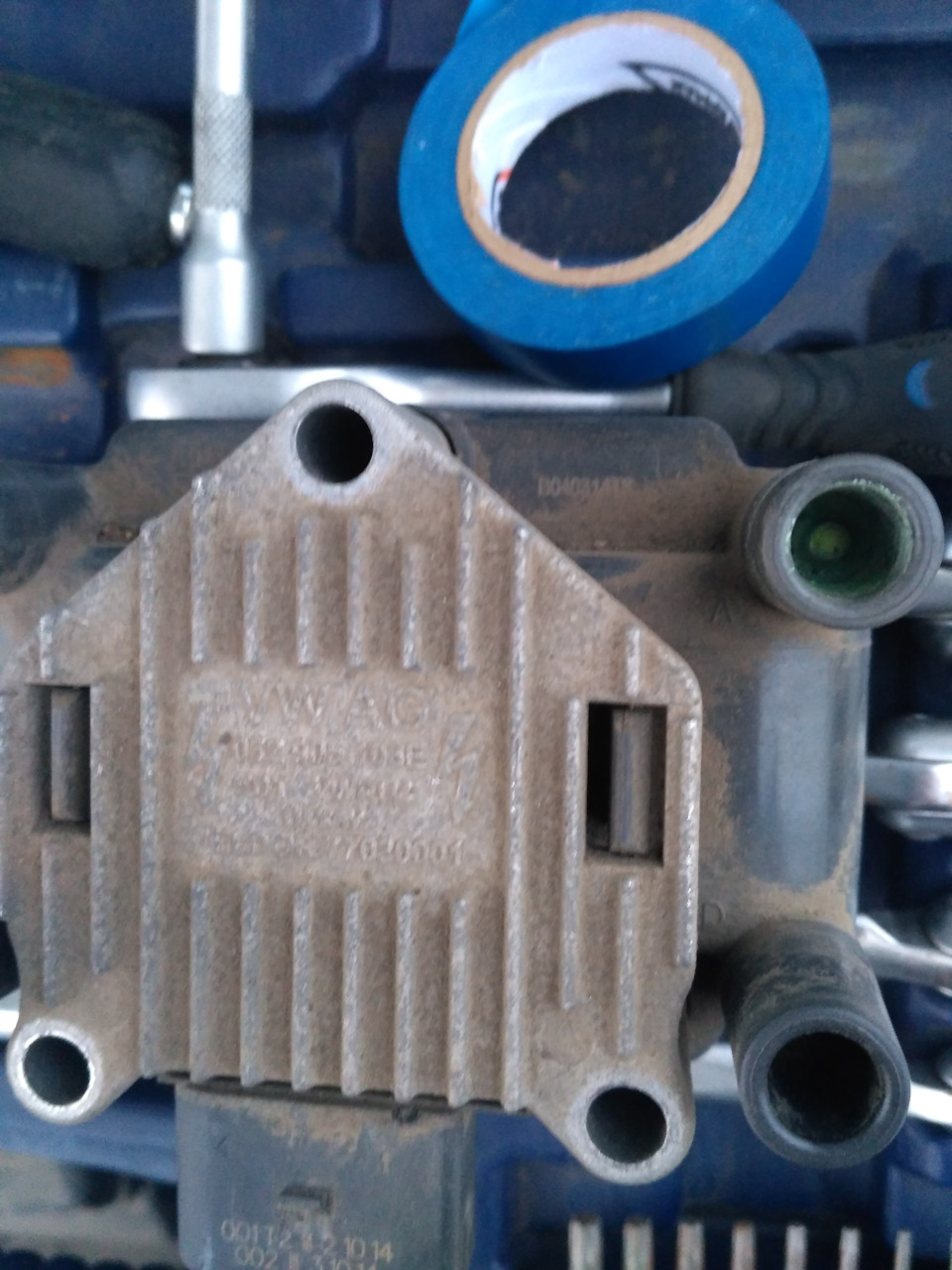

общая картинка — видна зелень на 1,4 разъеме

Zoom

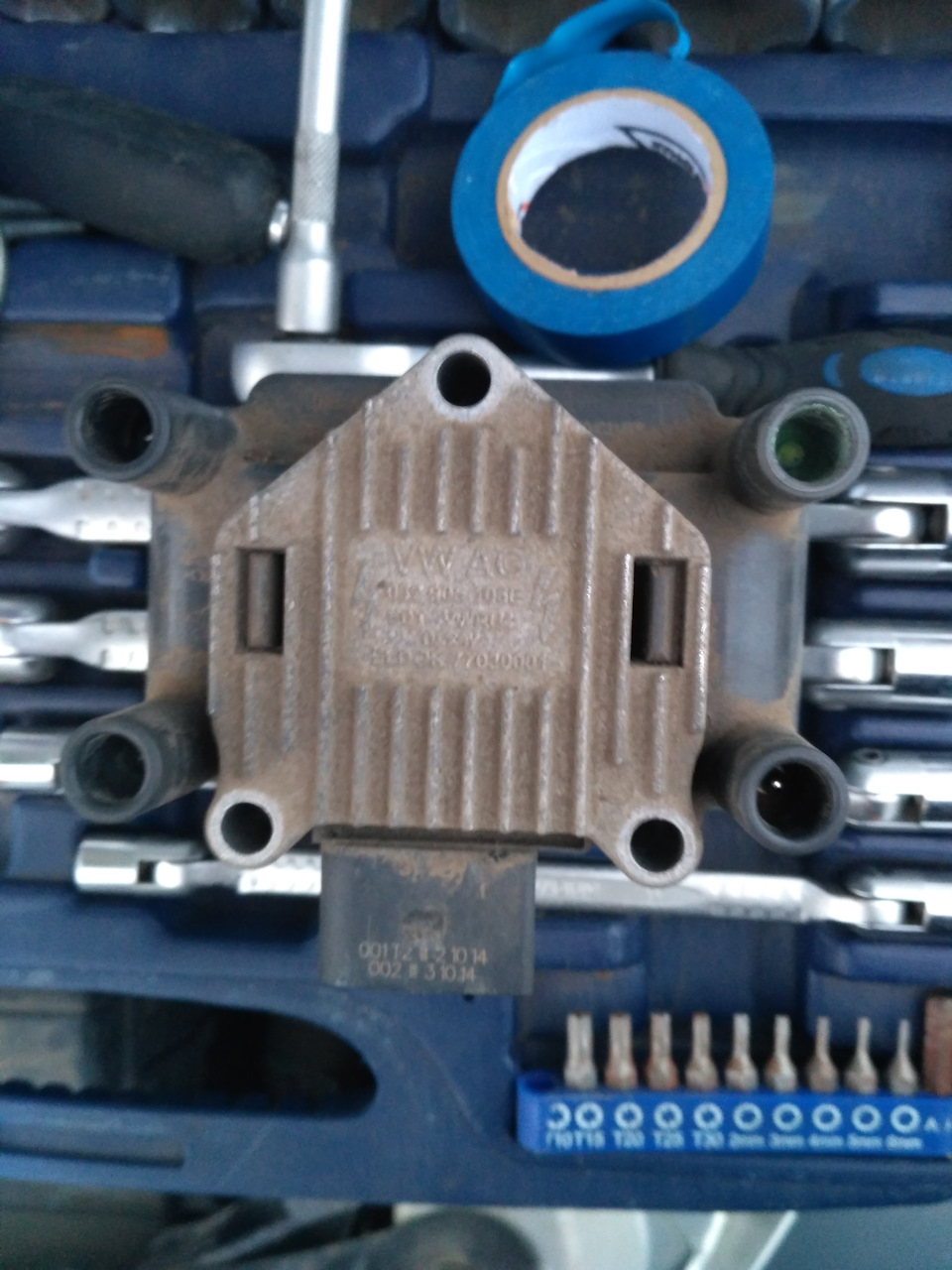

ближе ракурс зелени

Zoom

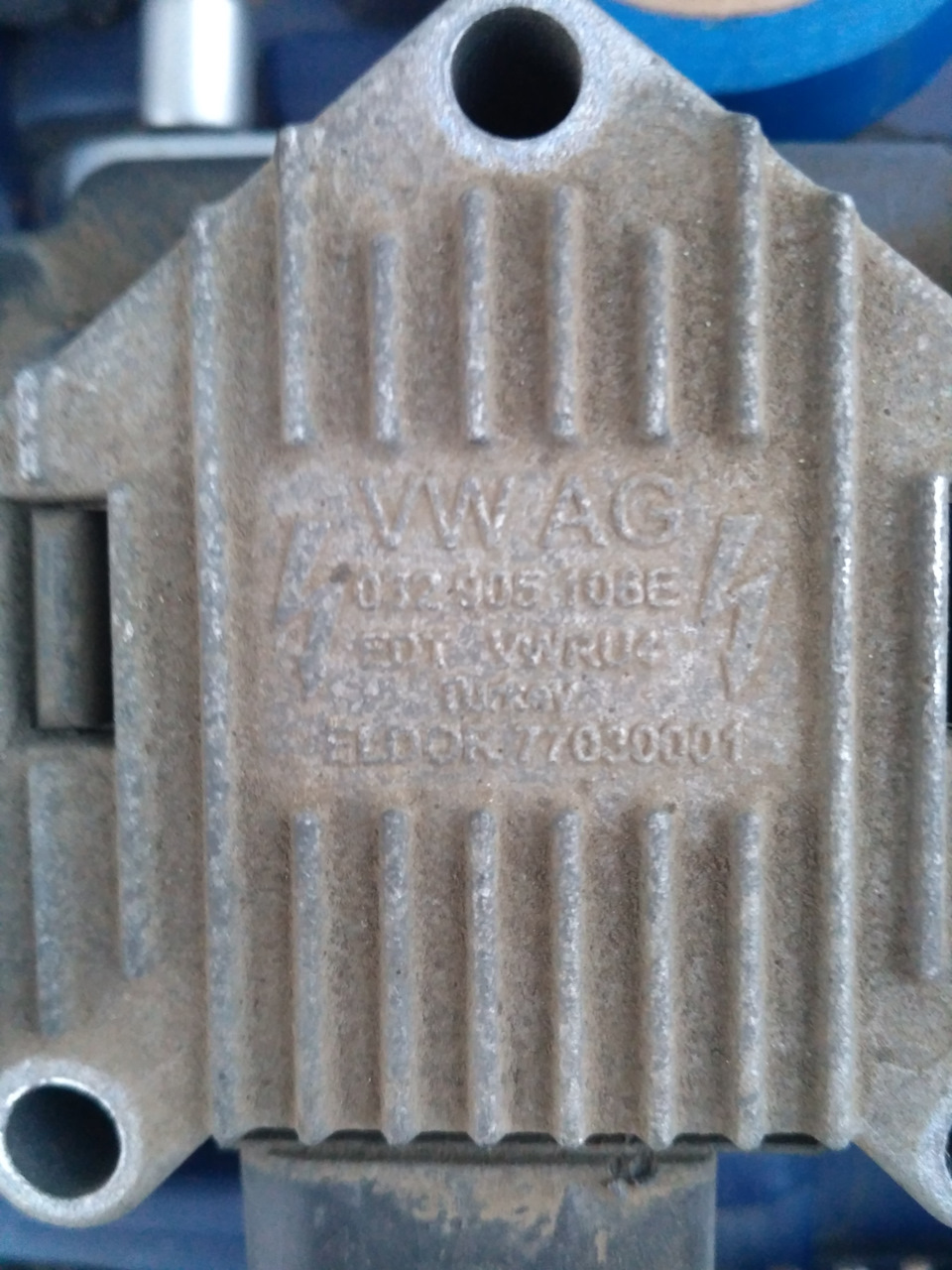

ну и сам номер — видимо стояла еще с завода — на предмет микротрещин не рассматривал, потом протру может и на запас будет на всякий случай))

После этого стер все ошибки и двигатель шепчет)) не троит))) Вот как-то так))
Всем спасибо за внимание! Продолжение следует!

Price tag: 3 000 ₽
Mileage: 161,327 km

Источник

Жалобы: Горит на приборке лампочка ABS (хотя он работает), лампочка ESP, Лампа работы автоматической парковки, изменился звук работы двигателя, пропала тяга, при переключении с 1 передачи на вторую рывок, появился свист из турбины (достаточно громкий).
Перед появлением всего этого спецы на сервисе заменили рулевую рейку с электромотором (в сборе, целиком), т.к. старая накрылась. Также был значительный перепад темрераткры от -12 до +4, за день (мот куда снег попал и расстаял не там где надо.)
Вот лог. Кто с таким сталкивался?
Корбка механика. Passat B6 1.9 TDI
Вот полный лог:
Шасси: 3C0
Список: 01 03 08 09 15 16 17 19 25 37 42 44 46 52 53 56 77 7D

VIN: WVWZZZ3CZ6E104995 Пробег: 231860km/144071miles

00-Датчик угла поворота руля — Статус: OK 0000
01- Электроника двигателя — Статус: OK 0000
03- Электроника тормозной системы — Статус: содержит неисправности 0010
08- Электроника кондиционера / отопителя — Статус: содержит неисправности 0010
09- Блок управления бортовой сети — Статус: содержит неисправности 0010
15- Подушки безопасности — Статус: OK 0000
16- Электроника рулевой колонки — Статус: OK 0000
17- Комбинация приборов — Статус: OK 0000
19- Диагностический интерфейс шин данных — Статус: OK 0000
25- Иммобилайзер — Статус: OK 0000
37- Навигационная система — Статус: OK 0000
42- Электроника двери водителя — Статус: содержит неисправности 0010
44- Усилитель руля — Статус: OK 0000
46- Центральный модуль систем комфорта — Статус: содержит неисправности 0010
52- Электроника двери переднего пассажира — Статус: OK 0000
53- Электромеханический стояночный тормоз — Статус: содержит неисправности 0010
56- Магнитола — Статус: OK 0000
77- Комплект для подключения моб. телефона — Статус: OK 0000
7D- Дополнительный отопитель — Статус: содержит неисправности 0010

——————————————————————————-
Адрес 01: Электроника двигателя Label: 03G-906-016-BKC.clb
Part No SW: 03G 906 021 DP HW: 028 101 274 2
Компонент: R4 1,9L EDC G000SG 7870
Ревизия: —H01— Серийный номер: VWZCZ000000000
Кодировка: 0000071
Мастерская #: WSC 05314 000 00000
VCID: 70E42CD963B8323

Неисправности не найдены.
Готовность: 0 0 0 0 0

——————————————————————————-
Адрес 03: Электроника тормозной системы Label: 3C0-614-095-C2.clb
Part No SW: 3C0 614 095 P HW: 3C0 614 095 P
Компонент: ESP 440 C2 H015 0003
Ревизия: H015 Серийный номер: 0658242592
Кодировка: 0000004
Мастерская #: WSC 12345 935 00816
VCID: 2F66EFA5BE066DB

3 Найдены неисправности:
01315 — Блок управления коробки передач
004 — нет сигнала/связи
Стоп-кадр:
Статус неисправности: 01100100
Приоритет неисправности: 3
Частота появления ошибки: 19
Индекс забывания: 18
Пробег: 231395 km
Отсчет времени: 0
Дата: 2012.12.13
Время: 18:58:33

01314 — Блок управления двигателя
000 — —
Стоп-кадр:
Статус неисправности: 01100000
Приоритет неисправности: 2
Частота появления ошибки: 1
Индекс забывания: 20
Пробег: 231860 km
Отсчет времени: 0
Дата: 2012.12.15
Время: 12:11:05

01044 — Неправильно кодирован блок управления
000 — —
Стоп-кадр:
Статус неисправности: 01100000
Приоритет неисправности: 2
Частота появления ошибки: 1
Индекс забывания: 20
Пробег: 231860 km
Отсчет времени: 0
Дата: 2012.12.15
Время: 12:11:05

——————————————————————————-
Адрес 08: Электроника кондиционера / отопителя Label: 3C0-907-044.clb
Part No SW: 3C0 907 044 Q HW: 3C0 907 044 Q
Компонент: ClimatronicPQ46 042 0202
Ревизия: 00042004 Серийный номер: 00000000000000
Мастерская #: WSC 00000 000 00000
VCID: 2F66EFA5BE066DB

2 Найдены неисправности:
01809 — Исполнительный электродвигатель левой заслонки управления температурой воздуха-V158
000 — — — Непостоянно
Стоп-кадр:
Статус неисправности: 00100000
Приоритет неисправности: 3
Частота появления ошибки: 12
Индекс забывания: 61
Пробег: 231414 km
Отсчет времени: 0
Дата: 2012.12.13
Время: 10:27:04

01810 — Исполнительный электродвигатель правой заслонки управления температурой воздуха-V159
000 — — — Непостоянно
Стоп-кадр:
Статус неисправности: 00100000
Приоритет неисправности: 3
Частота появления ошибки: 1
Индекс забывания: 59
Пробег: 231429 km
Отсчет времени: 0
Дата: 2012.12.13
Время: 16:31:07

——————————————————————————-
Адрес 09: Блок управления бортовой сети Label: 3C0-937-049-23-H.clb
Part No SW: 3C0 937 049 J HW: 3C0 937 049 J
Компонент: Bordnetz-SG H37 1301
Ревизия: 00H37000 Серийный номер: 00000002177562
Кодировка: E1889F0700041A00000A00000F000000000958435C0000
Мастерская #: WSC 05311 000 00000
VCID: 3064ECD9A338723

Подсистема 1 — Part No: 3C1 955 119 Label: 1KX-955-119.CLB
Компонент: Wischer VW461 012 0503
Кодировка: 00065493
Мастерская #: WSC 05311

Подсистема 2 — Part No: 1K0 955 559 T Label: 1K0-955-559-AF.CLB
Компонент: RegenLichtSens 011 1110
Кодировка: 00208933
Мастерская #: WSC 05311

3 Найдены неисправности:
01504 — Подсветка номерного знака-X
012 — электрическая неисправность в цепи
Стоп-кадр:
Статус неисправности: 01111100
Приоритет неисправности: 2
Частота появления ошибки: 1
Индекс забывания: 21
Пробег: 231401 km
Отсчет времени: 0
Дата: 2012.12.13
Время: 19:40:00

Стоп-кадр:
вкл
Напряжение: 14.25 V
вкл
вкл
выкл
выкл
выкл

02394 — Лампа переднего левого стояночного огня-M1
012 — электрическая неисправность в цепи
Стоп-кадр:
Статус неисправности: 01101100
Приоритет неисправности: 2
Частота появления ошибки: 1
Индекс забывания: 21
Пробег: 231837 km
Отсчет времени: 0
Дата: 2012.12.14
Время: 12:07:00

Стоп-кадр:
вкл
Напряжение: 14.05 V
вкл
вкл
выкл
выкл
вкл

02390 — Регулятор освещения пространства вокруг автомобиля-E400
009 — обрыв или короткое замыкание на массу
Стоп-кадр:
Статус неисправности: 01101001
Приоритет неисправности: 5
Частота появления ошибки: 1
Индекс забывания: 21
Пробег: 231394 km
Отсчет времени: 0
Дата: 2012.12.13
Время: 18:51:00

Стоп-кадр:
вкл
Напряжение: 12.50 V
вкл
вкл
выкл
выкл
вкл

——————————————————————————-
Адрес 15: Подушки безопасности Label: 3C0-909-605.clb
Part No SW: 3C0 909 605 F HW: 3C0 909 605 F
Компонент: 01 AIRBAG VW8 029 2421
Ревизия: 08029000 Серийный номер: 0039USJF5TAJ
Кодировка: 0012337
Мастерская #: WSC 05311 000 00000
VCID: 295201BD80E203B

Неисправности не найдены.

——————————————————————————-
Адрес 16: Электроника рулевой колонки Label: 3C0-953-549-SW20.clb
Part No SW: 3C0 953 549 A HW: 3C0 953 549 A
Компонент: Lenksдulenmodul 005 0010
Ревизия: 00005000 Серийный номер: 3C9953507C
Кодировка: 0000014
Мастерская #: WSC 05311 000 00000
VCID: 2A50FEB185E4083

Неисправности не найдены.

——————————————————————————-
Адрес 17: Комбинация приборов Label: 3C0-920-xxx-17.clb
Part No SW: 3C0 920 870 Q HW: 3C0 920 870 Q
Компонент: KOMBIINSTRUMENT VD1 4240
Ревизия: X0033000 Серийный номер: 00000000000000
Кодировка: 0007105
Мастерская #: WSC 69621 126 01493
VCID: 3162E9DDA8327BB

Неисправности не найдены.

——————————————————————————-
Адрес 19: Диагностический интерфейс шин данных Label: 3C0-907-530.clb
Part No SW: 3C0 907 530 C HW: 3C0 907 951 A
Компонент: Gateway 007 0040
Ревизия: 00007000 Серийный номер: 0700C05A0109FC
Кодировка: 3D3D2C44C62002
Мастерская #: WSC 05311 000 00000
VCID: 2142199DF8D2CBB

Неисправности не найдены.

——————————————————————————-
Адрес 25: Иммобилайзер Label: 3C0-959-433-25.clb
Part No SW: 3C0 959 433 K HW: 3C0 959 433 K
Компонент: IMMO 038 0367
Ревизия: 00038000 Серийный номер: VWZCZ000000000
Мастерская #: WSC 12000 596 97041
VCID: 3260E6D1AD34403

Part No: 3C0 905 861 J
Компонент: ELV 029 0380
3C0905861J ELV 029 0380

Неисправности не найдены.

——————————————————————————-
Адрес 37: Навигационная система Label: 1K0-035-191.clb
Part No SW: 1K0 919 887 H HW: 1K0 035 191 C
Компонент: J401 0093
Ревизия: 00011000 Серийный номер: VWZ1Z2E5443759
Кодировка: 0043400
Мастерская #: WSC 05311 000 00000
VCID: 3E78C2E1696C943

Неисправности не найдены.

——————————————————————————-
Адрес 42: Электроника двери водителя Label: 1K0-959-701-MIN2.clb
Part No: 1K0 959 701 K
Компонент: Tuer-SG 024 2365
Кодировка: 0000181
Мастерская #: WSC 05311 000 00000
VCID: 3668DAC1415C5C3

1 неисправность:
00109 — Лампа повторителя указателя поворота в корпусе наружного зеркала на стороне водителя-L
012 — электрическая неисправность в цепи — Непостоянно

——————————————————————————-
Адрес 44: Усилитель руля Label: 1Kx-909-14x-44.clb
Part No: 1K1 909 144 J
Компонент: EPS_ZFLS Kl.5 D04 1606
Мастерская #: WSC 00000 000 00000
VCID: 3260E6D1AD34403

Неисправности не найдены.

——————————————————————————-
Адрес 46: Центральный модуль систем комфорта Label: 3C0-959-433-46.clb
Part No SW: 3C0 959 433 K HW: 3C0 959 433 K
Компонент: KSG PQ46 ELV 038 0455
Ревизия: 00038000 Серийный номер: VWZCZ000000000
Кодировка: 0091020851030E763804941570084B0E703C00
Мастерская #: WSC 23230 133 55043
VCID: 3260E6D1AD34403

Part No: 1K0 951 605 C
Компонент: LIN BACKUP HORN H03 1301

Компонент: NGS n.mounted

Компонент: IRUE n.mounted

1 неисправность:
00896 — Привод закрывания двери багажного отсека-F256
008 — недостоверный сигнал
Стоп-кадр:
Статус неисправности: 01101000
Приоритет неисправности: 4
Частота появления ошибки: 1
Индекс забывания: 19
Пробег: 231408 km
Отсчет времени: 0
Дата: 2012.12.13
Время: 22:08:22

——————————————————————————-
Адрес 52: Электроника двери переднего пассажира Label: 1K0-959-702-MIN2.clb
Part No: 1K0 959 702 K
Компонент: Tuer-SG 024 2365
Кодировка: 0000180
Мастерская #: WSC 05311 000 00000
VCID: 3776D7C54656A5B

Неисправности не найдены.

——————————————————————————-
Адрес 53: Электромеханический стояночный тормоз Label: 3C0-907-801-53.clb
Part No SW: 3C0 907 801 B HW: 3C0 907 801 B
Компонент: EPB VC8HC001 013 0001
Ревизия: 013
Кодировка: 0000012
Мастерская #: WSC 05311 000 00000
VCID: 2142199DF8D2CBB

2 Найдены неисправности:
02844 — Лампа работы автоматической парковки
009 — обрыв или короткое замыкание на массу — Индикатор неисправности ВКЛ
Стоп-кадр:
Статус неисправности: 11101001
Приоритет неисправности: 4
Частота появления ошибки: 19
Индекс забывания: 19
Отсчет времени: 0

Стоп-кадр:
Напряжение: 12.42 V
Счет: 64

01315 — Блок управления коробки передач
004 — нет сигнала/связи — Индикатор неисправности ВКЛ
Стоп-кадр:
Статус неисправности: 11100100
Приоритет неисправности: 4
Частота появления ошибки: 31
Индекс забывания: 18
Пробег: 231376 km
Отсчет времени: 0
Дата: 2012.12.13
Время: 15:21:47

Стоп-кадр:
Напряжение: 11.18 V
Счет: 243

——————————————————————————-
Адрес 56: Магнитола Label: 1K0-035-191.clb
Part No SW: 1K0 035 153 E HW: 1K0 035 191 C
Компонент: R 0093
Ревизия: 00011000 Серийный номер: VWZ1Z2E5443759
Кодировка: 0043400
Мастерская #: WSC 05311 000 00000
VCID: 22401691FDD4D03

Неисправности не найдены.

——————————————————————————-
Адрес 77: Комплект для подключения моб. телефона Label: 3C0-035-729.clb
Part No SW: 3C0 035 729 E HW: 3C0 035 729 E
Компонент: Telefon 6009
Ревизия: 00008000 Серийный номер: 0000000661939
Кодировка: 0016043
Мастерская #: WSC 23230 133 81922
VCID: 254A0D8DECFA27B

Неисправности не найдены.

——————————————————————————-
Адрес 7D: Дополнительный отопитель Label: 1K0-963-235.clb
Part No SW: 1K0 963 235 E HW: 1K0 963 235 E
Компонент: PTC-Element 0404
Ревизия: 00800000 Серийный номер:
Мастерская #: WSC 00000 000 00000
VCID: 2D5AF5ADB40A1FB

1 неисправность:
00361 — Нагревательный элемент дополнительного отопителя-Z35
014 — имеется неисправность/ошибка

Источник

27.12.2020, 22:53

Начинающий Супербовод

Регистрация: 31.05.2020

Адрес: Украина

Сообщений: 38

Отпали мозги?! Skoda Superb II

Ребята, нужен совет: завёл утром машину, увидел на приборке слово помеха в ESP, не обратил внимания через некоторое время ошибка пропала. Приехал, заглушил двигатель. Через некоторое время попробовал завести машину, три коротких звуковых сигнала, стартер крутит, двигатель не заводится. Подключил «Васю» а там ужас. Что это, отпали мозги?

Список установления порта: 1K0 907 530 S

01-Двигатель — Статус: Не может быть достигнуто 1100
02-Автоматич.КП — Статус: Неисправность 0010
03-АБС Тормоза — Статус: Неисправность 0010
04-Датчик руля — Статус: OK 0000
08-Климат-контроль — Статус: Неисправность 0010
09-Борт-сеть — Статус: Неисправность 0010
10-Ассистент парковки — Статус: Неисправность 0010
15-Подушки безоп. — Статус: OK 0000
16-Рулевая колонка — Статус: OK 0000
17-Панель приборов — Статус: Неисправность 0010
18-Доп.отопитель — Статус: Неисправность 0010
19-CAN-модуль — Статус: Неисправность 0010
25-Иммобилайзер — Статус: OK 0000
36-Сидение водителя — Статус: OK 0000
42-Дверь водителя — Статус: OK 0000
44-Усилитель руля — Статус: Неисправность 0010
46-Блок комфорта — Статус: OK 0000
47-Аккустика — Статус: OK 0000
52-Дверь пассажира — Статус: OK 0000
55-Корректор фар — Статус: Неисправность 0010
56-Радио — Статус: OK 0000
62-Дверь,Задн.лев. — Статус: OK 0000
69-Прицеп — Статус: Неисправность 0010
72-Дверь,Задн.прав. — Статус: OK 0000
77-Телефон — Статус: OK 0000

27.12.2020, 23:01

Айсинный Супербовод

Re: Отпали мозги?! Skoda Superb II

Скорее всего, что отъехал блок gateway.

27.12.2020, 23:02

Начинающий Супербовод

Регистрация: 31.05.2020

Адрес: Украина

Сообщений: 38

Re: Отпали мозги?! Skoda Superb II

Цитата:

Сообщение от Янэк

Скорее всего, что отъехал блок gateway.

Что это за блок? Где его искать?

27.12.2020, 23:48

Айсинный Супербовод

Re: Отпали мозги?! Skoda Superb II

Ща, до компа доберусь…

Добавлено через 36 минут

https://superb-club.com/forum/showth…?t=5551&page=4
Вот, накопал тему, где решал свою проблему. С 4-ой страницы почитай, может там не всё, я не перечитывал.. У меня когда этот блок сдох, тоже автомобиль парализовало, сгорал предохранитель в подкапотоном блоке, пока я этот гетвей не вынул и не заменил. Оффтоп

Последний раз редактировалось Янэк; 27.12.2020 в 23:52.

Причина: Добавлено сообщение

27.12.2020, 23:52

Начинающий Супербовод

Регистрация: 31.05.2020

Адрес: Украина

Сообщений: 38

Re: Отпали мозги?! Skoda Superb II

Цитата:

Сообщение от Янэк

Ща, до компа доберусь…

Добавлено через 36 минут

А какой именно предохранитель он сжигал? Ещё крутят вентиляторы на всю катушку и под капотом щёлкает релешка. Блок Гетевей нужно как-то прописывать после замены?

27.12.2020, 23:56

Айсинный Супербовод

Re: Отпали мозги?! Skoda Superb II

Цитата:

Сообщение от Dimasik

А какой именно предохранитель он сжигал?

там в теме есть чуть дальше

Цитата:

Сообщение от Dimasik

Ещё крутят вентиляторы на всю катушку

по-моему, то же самое было

Цитата:

Сообщение от Dimasik

Блок Гетевей нужно как-то прописывать после замены?

нет, он сам всех прописывает).Но это не точно, комрады с большим опытом подскажут, я уже не помню, 99% нет.

28.12.2020, 00:20

Начинающий Супербовод

Регистрация: 31.05.2020

Адрес: Украина

Сообщений: 38

Re: Отпали мозги?! Skoda Superb II

Цитата:

Сообщение от Янэк

там в теме есть чуть дальше
нет, он сам всех прописывает).Но это не точно, комрады с большим опытом подскажут, я уже не помню, 99% нет.

Спасибо большое! Завтра буду проверять теорию, вечерком отпишусь о результатах.

28.12.2020, 09:57

РадиоНуклидов

Re: Отпали мозги?! Skoda Superb II

Цитата:

Сообщение от Янэк

нет, он сам всех прописывает).Но это не точно, комрады с большим опытом подскажут, я уже не помню, 99% нет.

В гейт надо долго и нудно ставить галочки, с нуля конфигурируя машину.
Оффтоп

__________________
Вечность пахнет нефтью…

28.12.2020, 20:23

Начинающий Супербовод

Регистрация: 31.05.2020

Адрес: Украина

Сообщений: 38

Re: Отпали мозги?! Skoda Superb II

Цитата:

Сообщение от РадиоГубитель

В гейт надо долго и нудно ставить галочки, с нуля конфигурируя машину.
Оффтоп

Приветствую. В общем сегодня зарядил аккумулятор после всех манипуляций, подключился компом, увидел блок Гейта, попал в него а там:

1 Ошибка найдена:
01314 — Блок управления двигателем
004 — Нет сигнала/связи

И каждый блок в который захожу — ошибка блока управления двигателем.
Куда бы то смотреть?

28.12.2020, 20:28

#10

Почетный Супербовод

Регистрация: 25.09.2014

Адрес: Москва

Сообщений: 5,317

Re: Отпали мозги?! Skoda Superb II

Dimasik, удалить все ошибки, если появятся опять, то уже смотреть что и как
Что написано тут? (фото для примера)

Оффтоп

Источник

Доброго времени суток! Помогите разобраться с проблемой! машина 2010г. 90 тыс км. При включении зажигания периодически вываливается гирлянда и авто не заводится. Ошибки по многим блокам. Практически во всех основных блоках ошибка коммуникации с ЭБУД. И из них вытекающие. Началось после простоя на морозе 10 дней и разрядки акб. Прикурил от другого авто, завелась, но с трудом. мотор жудтко троил. заглушил, подождал пока под зарядится еще, завел опять. опять троит. спустя пару минут работа двс выровнялась. Прогрел, поехал кататься. При активном разгоне загоралась спираль, пропадала тяга, вебаста и подогреватель встали в блокировку. Пару раз машина отказывалась заводится, стартер крутит, мотор не але. Далее акб зарядил без снятия, вебасту разблокировал шнурком. вроде все стало нормально. Но через 2-4 дня при включении зажигания посыпались ошибки. абс, акпп в аварию, ручник, корректор фар и.т.д. Но не всегда. проявляется обычно на горячую после долгой поездки. Еще после зарядки акб активировал инженерное меню и отображение заряда акб, вроде больше ничего не трогал.
В общем сломал всю голову уже. Офицалы рыли 2 дня проводку, перепиновывали кан шины один разъем подозрительный, нашли подгнившую проводку в водоотводящем коробе( проводка на мотор дворников), по главной неисправности ничего не смогли. Сказали мы думаем что это ЭБУД.
Причем машина если при включении зажигания герлянда не посыпалась заводится и ведет себя нормально. Сам проверил все реле под ногами и в обоих коробах с реле. везде сухо и чисто, реле живые. Предохранители естественно и все что можно. Акб новый поставил.
Уже грешил на клин топливных насосов, сегодня снял диван и защиту днища — все в норме. насос в баке принудительно работает ни разу не клинил, второй насос под порогом с компа запускается и тоже не клинит, не греется выше нормы. Все равно в момент включения зажигания, когда должен включится подкачивающий насос, если он не включается, высыпается гирлянда, Все системы в аварию и врубается на полную вентилятор двс. Лечится все выкл-вкл зажигания( иногда несколько раз приходится)
Блок двигателя на диагностику выходит, все параметры читаются. Иногда может конечно не с первой попытки. Гейтвей так же может не сразу за конектиться.
Форум проштудировал от и до, аналогичной проблемы ни у кого нет, только похожие.
На ходу если авто завелся никаких проблем. Тоько в момент включения зажигания.
Иногда среди множества ошибок пишется по реле ЕКУ J271. Иногда проверьте кодировку акпп или абс( но это редко)
Гуру диагностики подскажите пожалуйста!!!
основные ошибки которые вылазят:

Вложения:
25 авг 2013

4.490

A6/C6 3.2Q 05г.

бегом на диагностику: проверяем все цепи питания на блок двигателя(когда не заводится). Если с цепями окей, то замена или флэшпамяти на блоке или самого блока.
PS Чем дольше тянем, тем меньше шансов считать флэш
Так же в период этих неисправностей была проблема с проводкой жгута в водоотводящем коробе. Встали дворники и вся рулевая колонка. Официалы эту проводку нашли и сделали. Но основные ошибки остались. Так же отдали мне машину с ошибкой датчика разбития заднего стекла. Дверь разобрал, провода датчика обрезал и соединил на прямую. т.к. спираль датчика окислилась и показывала разрыв. Ошибка пропала. Сегодня заметил что в VCDS блок 04 — steering angle не выходит на связь при включенном зажигании. Я так понимаю это датчик G85.Причем ошибок по нему нет. С блока абс данные поворота руля с него читаются корректно. Не в этом ли причина? Как раз висит на одной шине с моторником и всем что валиться в аварию. Или может причина быть в самом диангостическом интерфейсе шин данных?
Отзовитесь кто нибудь!!!
21 сен 2005

27.087

Московская обл.

Tuareg NF 3.0TDI на пневме.

Датчик G85 никогда не являлся абонентом шины в виде блока и на связь выйти не может априори . Если то что ты описываешь правда то наверное единственный вариант заменить/подменить моторный ЭБУ и проверить будет ли возникать дефект. Как я понимаю речь о моторе с ЭБУ EDC17 исходя из г.в. автомобиля . Такие блоки мы можем клонировать для замены .
По остальным вопросам можешь позвонить 89161588686 и записаться на диагностику .

Stop hovering to collapse…
Click to collapse…

Hover to expand…
Нажмите, чтобы раскрыть…
Спасибо за ответы!!! На счет G85 не уверен. А что за блок тогда в списке гейтвея — 04-Steering angle? Он в любом случае должен выходить на связь? А он совсем не але. VCDS делает 3 попытки и выкидывает обратно в гейтвей лист. По адресу тоже не заходит. И из ошибок одна из первых ламп это пневма и абс. Может из за него все валиться? А на счет питания офицалы сказали что всю проводку прозвонили и все ок. Не знаю на сколько они там досканально, но в коробе эбу следы диагностики были)) А откуда ЭБУД берет питание? С реле или напрямую от акб?
И еще вопрос по стоимости. Во сколько примерно обойдется клонирование эбу и все эти операции? и что для этого нужно? Эбу донор с таким же номером?
21 сен 2005

27.087

Московская обл.

Tuareg NF 3.0TDI на пневме.

Набери по телефону отвечу на вопросы .Расписывать тут отчего и почему нет ни интереса ни возможности .

Stop hovering to collapse…
Click to collapse…

Hover to expand…
Нажмите, чтобы раскрыть…
вот полный лог неисправностей:

Sunday,05,March,2017,17:59:34:62939
VCDS — Windows Based VAG/VAS Emulator
VCDS Version: 12.12.0.0
Data version: 20130910

VIN: WAUZZZ4F3BN043993 License Plate:
Mileage: 92470km-57458mi Repair Order:

Chassis Type: 4F (4F0)
Scan: 01 02 03 05 08 09 15 16 17 18 19 34 42 46 4C 4F 52 53 55 56
5F 62 6D 72 76

VIN: WAUZZZ4F3BN043993 Mileage: 92470km/57458miles

01-Engine — Status: Sporadic communication error 1000
02-Auto Trans — Status: Malfunction 0010
03-ABS Brakes — Status: Malfunction 0010
04-Steering Angle — Status: OK 0000
05-Acc/Start Auth. — Status: OK 0000
08-Auto HVAC — Status: Malfunction 0010
09-Cent. Elect. — Status: OK 0000
15-Airbags — Status: OK 0000
16-Steering wheel — Status: OK 0000
17-Instruments — Status: Malfunction 0010
18-Aux. Heat — Status: Malfunction 0010
19-CAN Gateway — Status: Malfunction 0010
34-Level Control — Status: Malfunction 0010
42-Door Elect, Driver — Status: OK 0000
46-Central Conv. — Status: Malfunction 0010
4C-Tire Pressure II — Status: Malfunction 0010
4F-Centr. Electr. II — Status: Malfunction 0010
52-Door Elect, Pass. — Status: OK 0000
53-Parking Brake — Status: Malfunction 0010
55-Xenon Range — Status: Malfunction 0010
56-Radio — Status: Malfunction 0010
5F-Information Electr. — Status: Malfunction 0010
62-Door, Rear Left — Status: OK 0000
6D-Trunk Elect. — Status: OK 0000
72-Door, Rear Right — Status: OK 0000
76-Park Assist — Status: OK 0000

——————————————————————————-
Address 01: Engine (CDY) Labels: Redir Fail!
Part No SW: 4F9 910 402 C HW: 4F0 907 401 E
Component: 3.0TDI EDC170000AG 0070
Revision: 16H14— Serial number:
Coding: 01250002191F0028
Shop #: WSC 00401 935 80716
VCID: 264310139112D62ECEF-8073

No fault code found.
Readiness: 0 0 0 0 0

——————————————————————————-
Address 02: Auto Trans Labels: 09L-927-760.lbl
Part No SW: 4F2 910 156 R HW: 09L 927 156 C
Component: AG6 09L 3,0 TDI RdW 0050
Revision: —H05— Serial number: 4596643
Coding: 0000001
Shop #: WSC 02325 785 00200
VCID: 3467FA5B57CEB4BE40B-8061

2 Faults Found:
006273 — Powertrain Data Bus: Missing Message
P1881 — 000 — Acceleration Request — Intermittent
Freeze Frame:
Fault Status: 00100000
Fault Priority: 0
Fault Frequency: 28
Reset counter: 255
Mileage: 91652 km
Time Indication: 0
Date: 2017.02.26
Time: 14:06:52

049408 — No Communication with Engine Control Module (SAE ECM/PCM)
U0100 — 000 — — Intermittent
Freeze Frame:
Fault Status: 00100000
Fault Priority: 0
Fault Frequency: 28
Reset counter: 255
Mileage: 91652 km
Time Indication: 0
Date: 2017.02.26
Time: 14:06:52

——————————————————————————-
Address 03: ABS Brakes Labels: 4F0-910-517.lbl
Part No SW: 4F0 910 517 AM HW: 4F0 614 517 BD
Component: ESP8 quattro H03 0100
Revision: 00000000 Serial number: 00000000000000
Coding: 0016780
Shop #: WSC 02325 785 00200
VCID: 6FED35377E68D7667D9-803A

3 Faults Found:
02083 — Message for Delay Request
004 — No Signal/Communication — Intermittent
Freeze Frame:
Fault Status: 00100100
Fault Priority: 3
Fault Frequency: 18
Reset counter: 253
Mileage: 91652 km
Time Indication: 0
Date: 2017.02.26
Time: 14:07:07

Freeze Frame:
Hex Value: 0x0000
Hex Value: 0x02A2
Hex Value: 0x002B
Hex Value: 0x0595
Hex Value: 0x00FF

01314 — Engine Control Module
008 — Implausible Signal — Intermittent
Freeze Frame:
Fault Status: 00101000
Fault Priority: 2
Fault Frequency: 1
Reset counter: 253
Mileage: 92474 km
Time Indication: 0
Date: 2017.03.05
Time: 17:40:58

Freeze Frame:
Hex Value: 0x0000
Hex Value: 0x02A2
Hex Value: 0x0013
Hex Value: 0x8899
Hex Value: 0x00FF

18055 — Check Coding of ECUs on Powertrain Data Bus
P1647 — 004 — — Intermittent
Freeze Frame:
Fault Status: 00100100
Fault Priority: 1
Fault Frequency: 1
Reset counter: 253
Mileage: 92474 km
Time Indication: 0
Date: 2017.03.05
Time: 17:40:40

Freeze Frame:
Hex Value: 0x0000
Hex Value: 0x07A2
Hex Value: 0x0014
Hex Value: 0x4398
Hex Value: 0x00FF

——————————————————————————-
Address 05: Acc/Start Auth. Labels: 4F0-910-852.clb
Part No SW: 4F0 910 852 B HW: 4F0 905 852 F
Component: FBSAUDIC6 ELV H05 0130
Revision: 00H05000 Serial number: 10602901707674
Coding: 0000131
Shop #: WSC 02324 785 00200
VCID: 2541171FEC14DD36C75-8070

Subsystem 1 — Part No: 4F0 910 132 A
Component: FBSAUDIC6 EZS H03 0020

Subsystem 2 — Part No: 4F0 910 220
Component: FBSAUDIC6 IDG H01 0054

No fault code found.

——————————————————————————-
Address 08: Auto HVAC Labels: 4F0-910-043.lbl
Part No SW: 4F0 910 043 B HW: 4F1 820 043 AL
Component: KLIMABETAETIGUNGH30 0080
Revision: 00000076 Serial number: 00000000762198
Coding: 0002326
Shop #: WSC 02325 785 00200
VCID: 1D313FFFC44415F69F5-8048

1 Fault Found:
01314 — Engine Control Module
008 — Implausible Signal — Intermittent
Freeze Frame:
Fault Status: 00101000
Fault Priority: 3
Fault Frequency: 1
Reset counter: 253
Mileage: 92474 km
Time Indication: 0
Date: 2017.03.05
Time: 17:40:40

——————————————————————————-
Address 09: Cent. Elect. Labels: 4F0-910-279.lbl
Part No SW: 4F0 910 279 AB HW: 4F0 907 279
Component: ILM Fahrer H27 0360
Revision: 00000000 Serial number: 4F0907279
Coding: 0013122
Shop #: WSC 02335 785 00200
VCID: 69D95B2F408C395623D-803C

Subsystem 1 — Part No: 4F1 910 113 D Labels: 1KX-955-119.CLB
Component: Wischer AudiC6 H11 0040
Coding: 00056595
Shop #: WSC 02335

Subsystem 2 — Part No: 8K0 910 557 Labels: 8K0-955-559.CLB
Component: REGENLICHTSENSORH04 0003
Coding: 00146221
Shop #: WSC 02335

No fault code found.

——————————————————————————-
Address 15: Airbags (J234) Labels: 4F0-910-655-10.clb
Part No SW: 4F0 910 655 Q HW: 4F0 959 655 G
Component: Airbag AU1042 H07 0200
Revision: ——— Serial number: 003F900459SU
Coding: 30314236303630303031554A304C34463053
Shop #: WSC 02324 785 00200
ASAM Dataset: EV_Airba10AURB4 001001
ROD: EV_Airba10AURB4.rod
VCID: 3561C75F94B4ADB6775-8060

Crash sensor for side airbag; driver side:
Serial number: 3574SRB40000D05CA213

Crash sensor for side airbag; passenger side:
Serial number: 3584SRB40000CD354A5D

Crash sensor for side airbag; rear driver side:
Serial number: 3516HRB402VE6TL2S394

Crash sensor for side airbag; rear passenger side:
Serial number: 3526HRB402JD1B3ESBJO

Crash sensor for front airbag; driver side:
Serial number: 3554NRB400005D50962-

Crash sensor for front airbag; passenger side:
Serial number: 3564NRB400005D1AA24%

No fault code found.

——————————————————————————-
Address 16: Steering wheel Labels: 4F0-910-549.lbl
Part No SW: 4F0 910 549 A HW: 4F0 953 549 C
Component: J0527 0530
Revision: 00H06000 Serial number: 90026103000042
Coding: 0002212
Shop #: WSC 02324 785 00200
VCID: 275D1D179618CF26F59-8072

Subsystem 1 — Part No: XXXXXXXXXXX
Component: E0221 H02 0100

No fault code found.

——————————————————————————-
Address 17: Instruments (J285) Labels: 4F0-920-xxx-17.clb
Part No SW: 4F0 920 933 Q HW: 4F0 920 933 Q
Component: KOMBIINSTR. H09 0209
Revision: 00000000 Serial number: FKU0759CA
Coding: 0F566A0303010008010100
Shop #: WSC 02391 823 56573
VCID: 3561C75F9CB4ADB6775-8060

1 Fault Found:
01314 — Engine Control Module
004 — No Signal/Communication — Intermittent
Freeze Frame:
Fault Status: 00100100
Fault Priority: 6
Fault Frequency: 26
Reset counter: 253
Mileage: 91652 km
Time Indication: 0
Date: 2017.02.26
Time: 14:06:52

——————————————————————————-
Address 18: Aux. Heat Labels: None
Part No SW: 4F0 910 105 A HW: 4F0 265 081 AA
Component: Heizgeraet H08 0100
Revision: B Serial number: 09018641
Coding: 0000111
Shop #: WSC 02145 785 00200
VCID: 1B3531E7DA501BC6611-804E

1 Fault Found:
01299 — Diagnostic Interface for Data Bus (J533)
004 — No Signal/Communication
Freeze Frame:
Fault Status: 01100100
Fault Priority: 0
Fault Frequency: 9
Reset counter: 213
Mileage: 91652 km
Time Indication: 0
Date: 2017.02.26
Time: 14:06:52

——————————————————————————-
Address 19: CAN Gateway (J533) Labels: 4F0-907-468.clb
Part No SW: 4F0 907 468 M HW: 4F0 907 468 F
Component: GW-BEM 4CAN-M H06 0035
Revision: LB100029 Serial number: 2900L10B018018
Coding: 000303
Shop #: WSC 02391 823 56573
VCID: 3979CB6FB0AC49D693D-806C

Subsystem 1 — Part No SW: 8K0 915 181 C HW: 8K0 915 181 C
Component: J367-BDM H07 0125

1 Fault Found:
01314 — Engine Control Module
004 — No Signal/Communication — Intermittent
Freeze Frame:
Fault Status: 00100100
Fault Priority: 2
Fault Frequency: 31
Reset counter: 253
Mileage: 91652 km
Time Indication: 0
Date: 2017.02.26
Time: 14:06:52

Freeze Frame:
Bin. Bits: 00111
Voltage: 12.10 V
Count: 7
Bin. Bits: 10011
Time: 0.40 s

——————————————————————————-
Address 34: Level Control Labels: None
Part No SW: 4F0 910 553 D HW: 4F0 907 553 A
Component: J197 LUFTFEDER H18 0030
Serial number: 00872001529500
Coding: 0000210
Shop #: WSC 02335 785 00200
VCID: 2541171FEC14DD36C75-8070

2 Faults Found:
01314 — Engine Control Module
004 — No Signal/Communication — Intermittent
Freeze Frame:
Fault Status: 00100100
Fault Priority: 2
Fault Frequency: 58
Reset counter: 253
Time Indication: 0
Date: 2064.00.00
Time: 00:00:00

01316 — ABS Control Module
013 — Check DTC Memory — Intermittent
Freeze Frame:
Fault Status: 00101101
Fault Priority: 2
Fault Frequency: 13
Reset counter: 253
Mileage: 91652 km
Time Indication: 0
Date: 2017.02.26
Time: 14:07:07

——————————————————————————-
Address 42: Door Elect, Driver (J386) Labels: 4F0-959-793.clb
Part No SW: 4F0 959 793 T HW: 8K0 959 793 M
Component: TSG FA H12 0361
Revision: Serial number: 0008000110376
Coding: 011F02205040410003
Shop #: WSC 02391 823 56573
VCID: 489FBEABFB46205E1C3-801D

No fault code found.

——————————————————————————-
Address 46: Central Conv. Labels: 4F0-910-289.lbl
Part No SW: 4F0 910 289 K HW: 4F0 907 289 K
Component: Komfortgeraet H27 0220
Revision: 02200027 Serial number: 01373428350000
Coding: 3285745
Shop #: WSC 02335 785 00200
VCID: 326BFC43ADDABA8E527-8067

Subsystem 1 — Part No: 1K0 951 605 C
Component: LIN BACKUP HORN H05 1501

Subsystem 2 — Part No: 4F0 910 177
Component: Innenraumueberw.H01 0020

1 Fault Found:
01314 — Engine Control Module
004 — No Signal/Communication — Intermittent
Freeze Frame:
Fault Status: 00100100
Fault Priority: 3
Fault Frequency: 2
Reset counter: 253
Mileage: 92459 km
Time Indication: 0
Date: 2017.03.05
Time: 11:29:44

——————————————————————————-
Address 4C: Tire Pressure II Labels: 4F0-910-274.clb
Part No SW: 4F0 910 274 B HW: 4F0 907 274
Component: J793 RKA+ H03 0110
Revision: 00000276 Serial number: 00002760021932
Coding: 0623569
Shop #: WSC 02324 785 00200
VCID: 23450907E2202306A91-8076

2 Faults Found:
01316 — ABS Control Module
013 — Check DTC Memory — Intermittent
Freeze Frame:
Fault Status: 00101101
Fault Priority: 3
Fault Frequency: 7
Reset counter: 253
Mileage: 91683 km
Time Indication: 0
Date: 2017.02.26
Time: 16:17:21

Freeze Frame:
Hex Value: 0x0000
Hex Value: 0x0000
Hex Value: 0x0001
Voltage: 12.80 V
Temperature: 0.0°C
(no units): 0.0

01314 — Engine Control Module
004 — No Signal/Communication — Intermittent
Freeze Frame:
Fault Status: 00100100
Fault Priority: 3
Fault Frequency: 25
Reset counter: 253
Mileage: 91652 km
Time Indication: 0
Date: 2017.02.26
Time: 14:06:52

Freeze Frame:
Hex Value: 0x0000
Hex Value: 0x0000
Hex Value: 0x0001
Voltage: 12.10 V
Temperature: -2.0°C
(no units): 0.0

——————————————————————————-
Address 4F: Centr. Electr. II Labels: 4F0-910-280.lbl
Part No SW: 4F0 910 280 HW: 4F0 907 280 A
Component: ILM Beifahrer H14 0100
Revision: Serial number: 00000000749523
Coding: 0001103
Shop #: WSC 02324 785 00200
VCID: DEB3F8F309C2CEEE46F-808B

1 Fault Found:
01314 — Engine Control Module
004 — No Signal/Communication — Intermittent
Freeze Frame:
Fault Status: 00100100
Fault Priority: 3
Fault Frequency: 60
Reset counter: 253
Mileage: 91652 km
Time Indication: 0
Date: 2017.02.26
Time: 14:06:00

Freeze Frame:
Voltage: 12.200 V
Temperature: 19.0°C

——————————————————————————-
Address 52: Door Elect, Pass. (J387) Labels: 4F0-959-792.clb
Part No SW: 4F0 959 792 T HW: 8K0 959 792 M
Component: TSG BF H12 0361
Revision: Serial number: 0008000111398
Coding: 011F02205040410003
Shop #: WSC 02391 823 56573
VCID: 479DBD97F6582F26159-8012

No fault code found.

——————————————————————————-
Address 53: Parking Brake Labels: 4F0-910-801.clb
Part No SW: 4F0 910 801 D HW: 4F0 907 801 B
Component: EPB CEFC0090 H05 0090
Revision: —H05—
Coding: 0000321
Shop #: WSC 02145 785 00200
VCID: 2149030FF83C3116BBD-8074

1 Fault Found:
01314 — Engine Control Module
004 — No Signal/Communication — Intermittent
Freeze Frame:
Fault Status: 00100100
Fault Priority: 4
Fault Frequency: 50
Reset counter: 253
Mileage: 91648 km
Time Indication: 0
Date: 2017.02.26
Time: 14:06:52

Freeze Frame:
Voltage: 11.18 V
Count: 241

——————————————————————————-
Address 55: Xenon Range Labels: 8P0-907-357.lbl
Part No: 8P0 907 357 H
Component: Dynamische LWR H01 0010
Revision: 00000001 Serial number:
Coding: 0000004
Shop #: WSC 02325 785 00200
VCID: 3F8DA5776E8867E6AD9-806A

1 Fault Found:
01314 — Engine Control Module
004 — No Signal/Communication — Intermittent
Freeze Frame:
Fault Status: 00100100
Fault Priority: 2
Fault Frequency: 0
Reset counter: 40
Time Indication: 0

——————————————————————————-
Address 56: Radio (R) Labels: Redir Fail!
Part No SW: 4G0 035 056 HW: 4G0 035 056
Component: Radio U STD H52 0051
Revision: AB001007 Serial number: 469K.0A7612321
Coding: 010003020100000000
Shop #: WSC 02391 823 56573
VCID: DEB3F8F3C9C2CEEE46F-808B

1 Fault Found:
03278 — Functionality Limited due to Missing Messages
000 — — — Intermittent
Freeze Frame:
Fault Status: 00100000
Fault Priority: 6
Fault Frequency: 2
Reset counter: 253
Mileage: 92474 km
Time Indication: 0
Date: 2017.03.05
Time: 17:40:35

Freeze Frame:
Bin. Bits: 00000000 00001000

——————————————————————————-
Address 5F: Information Electr. (J794) Labels: 4E0-035-6xx-5F.clb
Part No SW: 4E0 035 646 D HW: 4E0 035 646
Component: B-B-ER H58 0140
Revision: ——— Serial number: 348KZ0AB001642
Coding: 010000050002F3ED01000B05EB6300000300
Shop #: WSC 02391 823 56573
VCID: 2541171F2C14DD36C75-8070

Subsystem 1 — Part No SW: 8T0 919 604 HW: 8T0 919 604
Component: DU6 Basic H42 0084

Subsystem 2 — Part No SW: 4F0 910 609 E HW: 4F1 919 611 M
Component: Bedienteil MM H01 0060

1 Fault Found:
03278 — Functionality Limited due to Missing Messages
000 — — — Intermittent
Freeze Frame:
Fault Status: 00100000
Fault Priority: 6
Fault Frequency: 2
Reset counter: 253
Mileage: 92474 km
Time Indication: 0
Date: 2017.03.05
Time: 17:40:35

Freeze Frame:
Bin. Bits: 00010000 00000000
Bin. Bits: 00000000 00000000

——————————————————————————-
Address 62: Door, Rear Left (J388) Labels: 4F0-959-795.clb
Part No SW: 4F0 959 795 P HW: 4F0 959 795 P
Component: TSG HL H11 0361
Revision: Serial number: 0008000113202
Coding: 010E00204040220003
Shop #: WSC 02391 823 56573
VCID: 4683B093F152362EEEF-8013

No fault code found.

——————————————————————————-
Address 6D: Trunk Elect. Labels: Redir Fail!
Part No SW: 4F9 910 591 HW: 4F9 827 851 H
Component: ValeoHeckdeckel H55 0500
Revision: —H55001 Serial number: E5030000B
Shop #: WSC 98765 666 38354
VCID: ECD7A23BCF7EAC7ED8B-80B9

Subsystem 1 — Part No: 4F9 910 592
Component: ValeoHeckdeckel H55 0500

Subsystem 2 — Serial number: E5030100B

Subsystem 3 — Serial number: RD08.11.10—H55001001A0373я

Subsystem 4 — Serial number: 1A0373я

No fault code found.

——————————————————————————-
Address 72: Door, Rear Right (J389) Labels: 4F0-959-795.clb
Part No SW: 4F0 959 795 P HW: 4F0 959 795 P
Component: TSG HR H11 0361
Revision: Serial number: 0008000113199
Coding: 010E00204040220003
Shop #: WSC 02391 823 56573
VCID: 4683B093F152362EEEF-8013

No fault code found.

——————————————————————————-
Address 76: Park Assist Labels: 4Fx-910-283.lbl
Part No SW: 4L0 910 283 C HW: 4L0 919 283 C
Component: Parkhilfe 8-Kan H03 0500
Revision: 00H03000 Serial number: 37331031026948
Coding: 0201416
Shop #: WSC 02324 785 00200
VCID: 2A5BE423850AF24EEA7-807F

No fault code found.

End ———————————————————————
19 июн 2010

19.986

А6/С6 3.0i Q 05

Готовься к замене ЭБУ мотора.

Stop hovering to collapse…
Click to collapse…

Hover to expand…
Нажмите, чтобы раскрыть…
А почему на холодную не получается вызвать ошибки и если авто завелось то никаких ошибок уже не выскакивает, до следующего запуска на горячую? Явная зависимость от прогрева авто.
19 июн 2010

19.986

А6/С6 3.0i Q 05

Ну так нагрей эбу феном до запуска.

Stop hovering to collapse…
Click to collapse…

Hover to expand…
Нажмите, чтобы раскрыть…
Да. Надо попробовать. Было бы время. А то работаю с одним выходным в месяц с утра до ночи)) и сил лезть в авто в этот замечательный день нет))
А откуда эбу берет питание? С реле в левом коробе? Попробовать их местами поменять может? Там 2 одинаковых
Melkon&Ratkov

Со сложной диагностикой мы постараемся помочь.

25 фев 2014

6.335

Московская обл.

Audi

Ты же вроде говорил что проверил все в левом коробе ?

Stop hovering to collapse…
Click to collapse…

Hover to expand…
Нажмите, чтобы раскрыть…
Проверил на сколько это возможно в условиях спешки. И офицалы должны были проверить. Я реле вскрыл, визуально осмотрел, все чисто без корозий перегревов и искр. Проверил как щелкает катушка. А вот как она замыкает цепь которую включает не проверил. А надо было. Придется 4й раз дворники скидывать с накладками. Так эбу оттуда питается? Из левого в водоотводящем? В правом коробе с эбу еще реле свечей накала и еще одно. Они не причем? Это компрессора реле чтоль?
Melkon&Ratkov

Со сложной диагностикой мы постараемся помочь.

25 фев 2014

6.335

Московская обл.

Audi

Stop hovering to collapse…
Click to collapse…

Hover to expand…
Нажмите, чтобы раскрыть…
19 июн 2010

19.986

А6/С6 3.0i Q 05

Ты хотел там отогнутые контакты что-ли увидеть?
Проверяется заменой на исправное, а в твоих условиях на новое.

Stop hovering to collapse…
Click to collapse…

Hover to expand…
Нажмите, чтобы раскрыть…
Или отгнутые или за искренные залипшие, перегретые. Но все в норме визуально.
Melkon&Ratkov

Со сложной диагностикой мы постараемся помочь.

25 фев 2014

6.335

Московская обл.

Audi

Реле кл30 находится в коробе слева под лобовым . Реле кл15 находится на блоке реле над коленями водителя .

Stop hovering to collapse…
Click to collapse…

Hover to expand…
Нажмите, чтобы раскрыть…

Источник

10.05.2010, 23:53 #1

Поймал ошибку 01314

Вот лог
Address 03: ABS Brakes Labels: 1K0-907-379-MK60-F.lbl
Part No: 1K0 907 379 K
Component: ESP FRONT MK60 0103
Coding: 0021190
Shop #: WSC 01324 785 00200

1 Fault Found:
01314 — Engine Control Module
013 — Check DTC Memory — Intermittent

На ковырял в сети вот такое описание лечения.

Cуть неисправности: в памяти неисправностей блока управления климатической установкой записывается ошибка по неустойчивому сигналу с датчика высокого давления G65, по этой ошибке двигатель редуцирует (снижает) мощность, чтобы предотвратить разрыв трубок кондиционера. Это снижение мощности индицируется на пенели приборов в виде предупреждающей лампочки системы ESP. На самом же деле и двигатель и тормозная система при этом исправны и в этом плане не ограничивают эксплуатацию автомобиля, проблема изучена производителем : броски напряжения в бортовой сети при старте подкачивающего топливного насоса 1K0 906 089 C повреждают электронику датчика высокого давления G65 (1K0 959 126 A). Производителем предложено следующее решение проблемы: установка провода-адаптера 4L0 971 014B с шунтирующим диодом на подкачивающий топливный насос. Описание установки дано в TPI 2018763/2(см. во вложении). Действие TPI 2018763/2 будет распространено и на ошибки по датчику высокого давления G65. Обращаю Ваше внимание на то, что сам топливоподкачивающий насос 1K0 906 089 C при этом не меняется, а датчик 1K0 959 126 A меняется только в том случае, когда после установки адаптера вновь возникает ошибка по датчику G65.

Однако хочу спросить у Вас народ, кто-нибудь сталкивался с данной проблемой?
11.05.2010, 23:55 #2

Re: Поймал ошибку 01314

01314 0522 Motorsteuergerat Блок управления двигателя
19.02.2011, 18:47 #3

Re: Поймал ошибку 01314

и меня посетила данная ошибка за текущею зиму в блоке ABS два раза
первый

1 Fault Found:
01316 — ABS Control Module
013 — Check DTC Memory

второй

01314 — Engine Control Module
013 — Check DTC Memory — Intermittent
00668 — Supply Voltage Terminal 30
002 — Lower Limit Exceeded — Intermittent

пока думаю из-за морозов и не молодого аккумулятора… и просто стер..

KOCTOIIPAB а как ты ее решил?
19.02.2011, 18:56 #4

Re: Поймал ошибку 01314

Аналогично стер, но переодически она появляется, на машине пока не почуствовал. Проблем вроде тоже она мне пока не создвавла
05.01.2015, 14:23 #5

Как в результате решили проблему?
15.06.2015, 22:20 #6

Поймал такую же ошибку на Гольф 6 1.6 бензин у брата. Так помог ли этот адаптер в итоге от этой ошибки? Кстати машина как раз этого года 2010
17.06.2015, 19:36 #7

Поставил шунтирующий диод между плюсом и землей проводов питания насоса. Короче время покажет. Если ошибка долгое время не будет повторятся, значит помогло.
30.03.2016, 13:46 #8

Всем привет. Ни у кого нету фото где именно находится эта проводка? или развернутого TPI с картинками? не могу в инете найти.
30.03.2016, 19:36 #9

Это очень интересный вопрос ))Которому отдано очень много времени и сил в Туарег -клубе , и именно на 3.0 дизельном моторе на других машинах(моторах) такое встречалось крайне редко ,можно сказать не слышал вообще .. Все этапы попыток лечения (в котором участвовал и ваш покорный слуга ) описаны в теме ,если не ошибаюсь «Неисправность ESP» ,если хватит терпения почитайте .
30.03.2016, 19:43 #10

Сообщение от TurboUnion

Это очень интересный вопрос ))Которому отдано очень много времени и сил в Туарег -клубе , и именно на 3.0 дизельном моторе на других машинах(моторах) такое встречалось крайне редко ,можно сказать не слышал вообще .. Все этапы попыток лечения (в котором участвовал и ваш покорный слуга ) описаны в теме ,если не ошибаюсь «Неисправность ESP» ,если хватит терпения почитайте .

Спасибо, почитаю, вот на двс 1.8т ВАМ которые ставились на ауди тт аналогичная ошибка.

Источник

31.01.2013, 17:13

#1

0

01314 — Engine Control Module

Всем привет!
Ногами не пинайте, если что. В поиске ничего интересного не нашел.
Значит так.
После стоянки садясь в машину у меня выскакивает гирлянда на приборке: не перегоревшие лампочки, сломаный ручник, ESP/ABS. С предупредительным писком. Машина стартует без проблем. Но при включении АКПП в «драйв» проходит с ударом, коробка вываливается в аварийный режим. Сначала было подозрение на кнопку ручника, регулярно машина снималась с ручника и при заводе вылетали все эти ошибки. Кнопку сменил, ошибок долгое время небыло.
Сейчас снова эта котовасия
Вот такие ошибки (01314) у меня вываливаются в разных блоках: АБС, Иммо, двигатель. А ну да, в походных условиях лечил многократным включениемвыключением зажигания. Если нужно, брошу полный список.

=========
Ростеч вики даёт описание:

01314 — Engine Control Module: No Communications
Possible Causes
CAN-Databus Wiring/Connectors from/to Engine Control Module faulty
Fault(s) stored in Engine Control Module
Engine Control Module recently flashed or re-mapped
Possible Solutions
Check CAN-Databus Wiring/Connectors from/to Engine Control Module
Check Measuring Value Blocks (MVB)
Usually Measuring Value Blocks (MVB) 125+ show the current Communication Status
01314 — Engine Control Module: Check DTC Memory
Possible Causes
Fault(s) stored in Engine Control Module
Possible Solutions
Check Engine Control Module for Fault Codes
Special Notes
Engine Control Module stored a Code which influences other Control Modules Functionality.
To clear this Fault Code you will need to correct the Problem in the Engine Control Module first.
=============

И теперь у меня подозрения на не штатный ИММО. Копать в его сторону, как думаете? Похоже, что ИММО не успевает находить метку, а я уже начинаю включать зажигание, ну и со всеми вытекающими. Но ведь ИММО не должен дать двигателю долго проработать, по крайней мере, если я ухожу с меткой, машина глохнет.
Друзья, какие мысли?

VW358 CDAB QGW
31.01.2013, 17:30

#2

0

Думаю на сто % что иммо, наши фольксвагены не дружат с нештатной электроникой, на придедущем пассате я пару раз вставал зимой на трассе, не было связи с коробкой, АБС, двигателем , потом выдрали иммо и все наладилось

PASSAT-VARIANT B6 CBAB DSG 140 л.с. Comfortline VAS 5054a+ODIS
TOURAN 2.0 TDI DSG 170л.с. Highlinе был
31.01.2013, 17:51

#3

0

Сообщение от Vadim Lukyanov

подозрения на не штатный ИММО

Вопрос в том, что ИММО блокирует. Если рвет цепи питания ЭБУД или связь с ним, то возможно причина в этом. Если блокировка по другим цепям, то вряд ли причина в нем.
01.02.2013, 14:18

#4
