Как изменить панель на ваз 21099

Как и обещал пишу для вас дорогие друзья распиновку проводки с низкой панели на евро.

Предыстория: После того как мне отдали панель, я думал как её подключить и решил, что самый простой и дешевый вариант это не менять проводку.Так как ни проводку панели (карбюратор), ни блок предохранителя, ни замок зажигания МЕНЯТЬ НЕ НАДО. Искал я информацию и на драйве 2, и в интернете. Вообщем где то 3 дня я был занят поиском.
И вот когда я всё нашел приступил к установке:

После приступил к приборке.

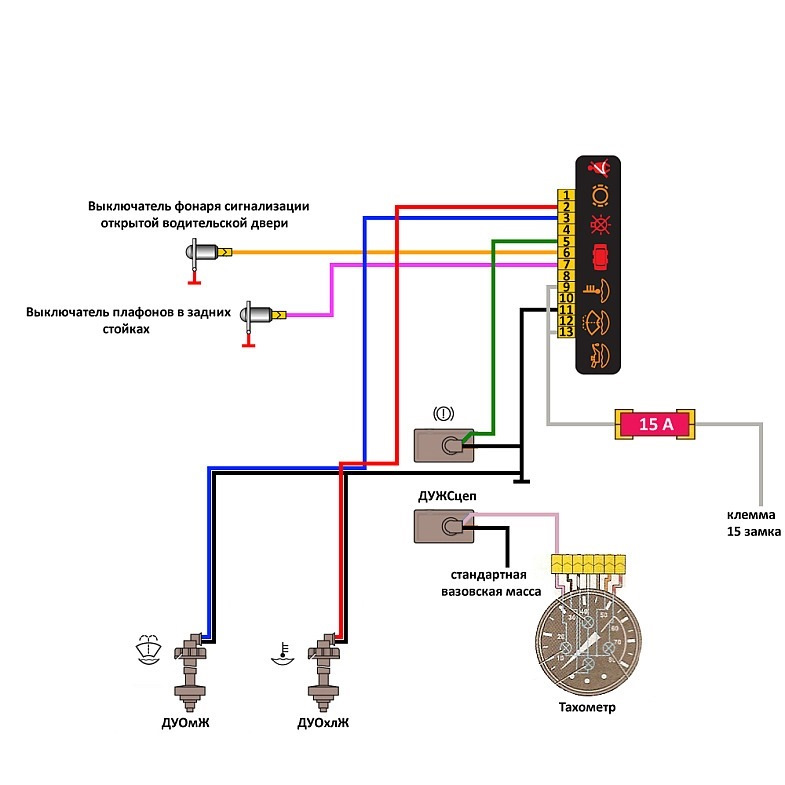

Работал по этим схемам.

Белая колодка
1 —————-
2 Температура (бело-зеленый)
3 Ручник (голубой-коричневый)
4 Подсветка приборов (двойной белый)
5 МАССА (черный)
6 ——————
7 Лампа топлива (голубой-красный)
8 МАССА (двойной черный)
9 На вольтметр (оранжево-голубой)
10 —————
11 —————
12 Плюс от замка (двойной оранжевый)
13 Уровень топлива (розово-красный)

Красная колодка
1 Дальний (зелено-черный)
2 Обогрев заднего стекла (зелено-красный)
3 ——————
4 Поворотник (двойной голубой-красный)
5 Давление масла
6 Ручник плюс стоп (розово-голубой)
7 —————-
8 Задние туманки (оранжево-черный)
9 Габарит (коричневый)
10 Минус (двойной черный)
11 Аварийка (голубой-белый)
12 Подсос (серо-красный)
13 Акб (бело-коричневый)>

С панелью мне досталась проводка от инжекторной ваз 2115. С неё я снял все фишки.

Когда подключил приборку на постоянный + (30 провод, оранжевый цвет) на замке зажигания через предохранитель на 15А.

Дальше я подключил тахометр от катушки зажигания на букву К.

Индикатор поворотников(в приборке) подключал от фишки аварики(12 правый поворот, 4 левый поворот).

Индикатор подсоса у меня был закрыт бумажной заглушкой. Когда я поставил патрон индикатор загорелся
Дальше я приступил к перепиновки кнопок.

Сначала включения габарит и ближнего света

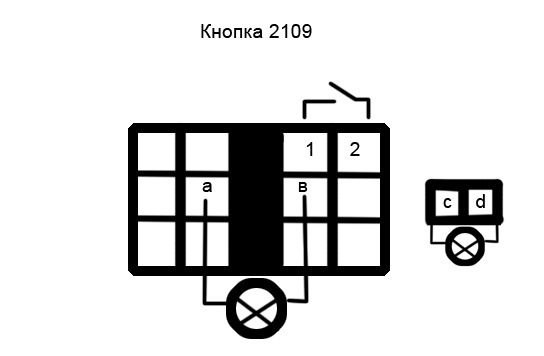

Подключить по цвету проводов кнопку

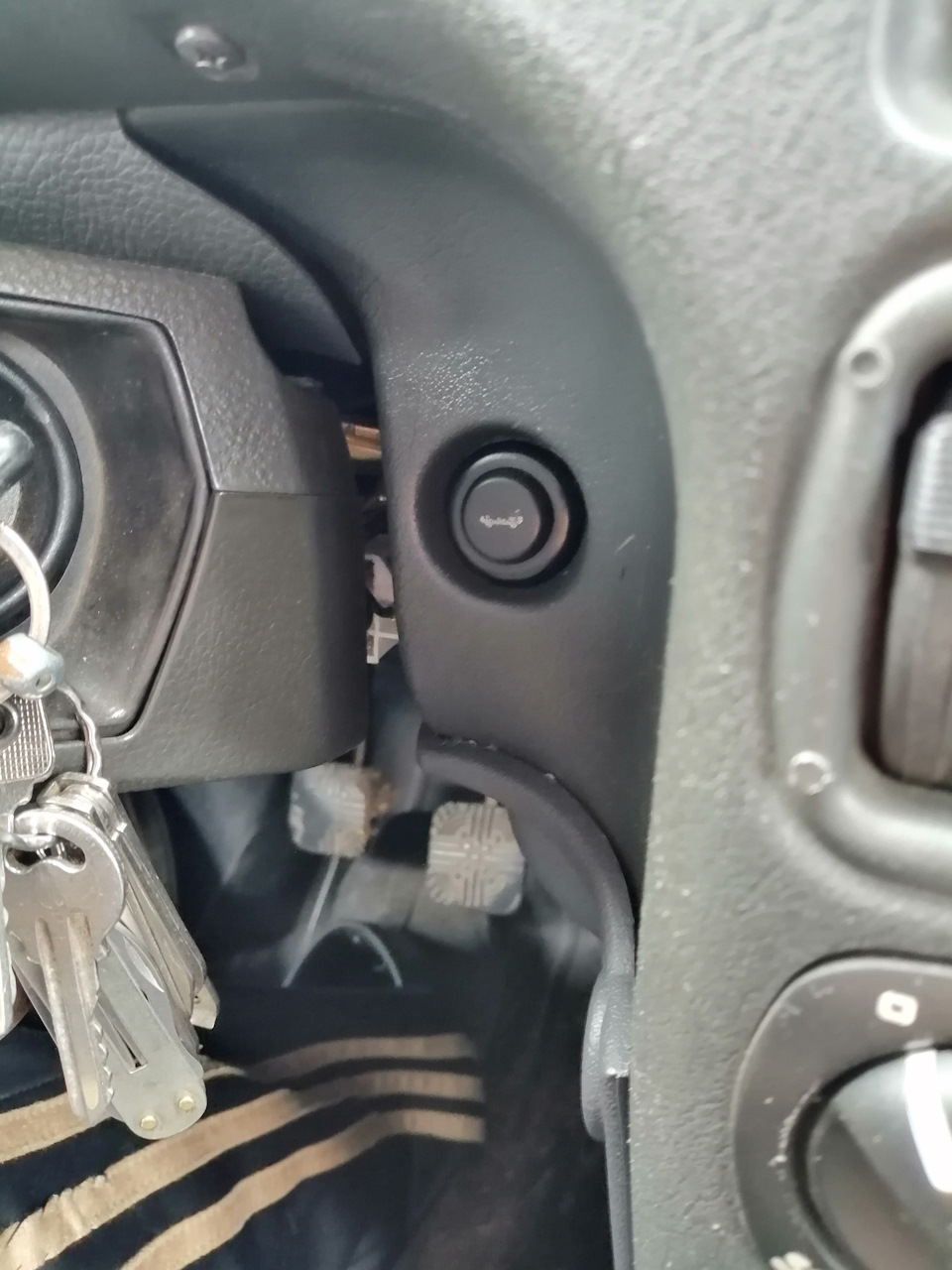

Дальше были подключены передние, задние туманки и обогрев заднего стекла.

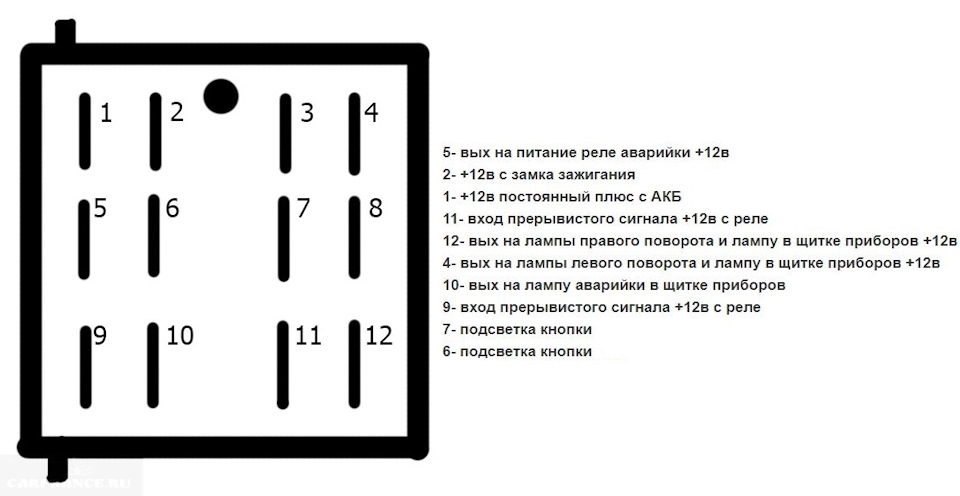

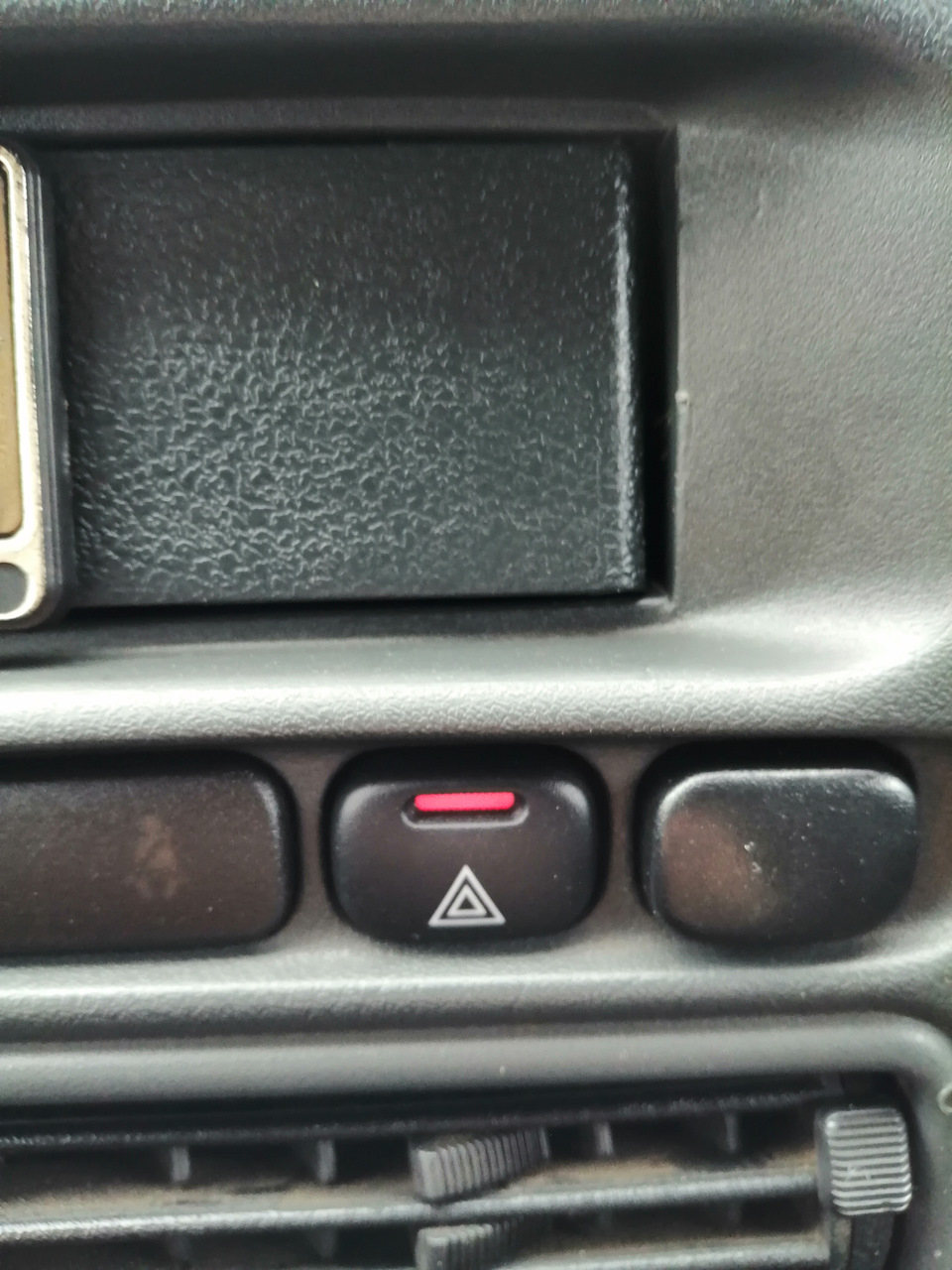

Следующий пункт евро аварийка ваз 2114.

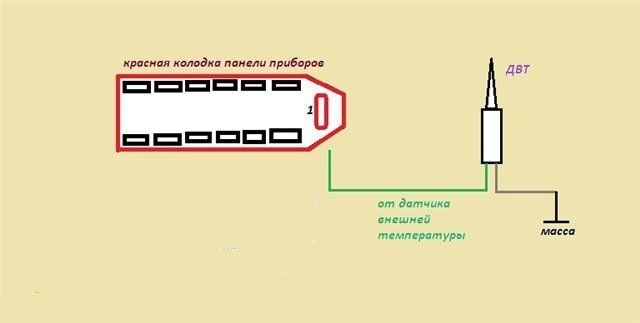

Подключал по этой схеме

И 2-й вариант подключения евро аварийки от ваз 2114

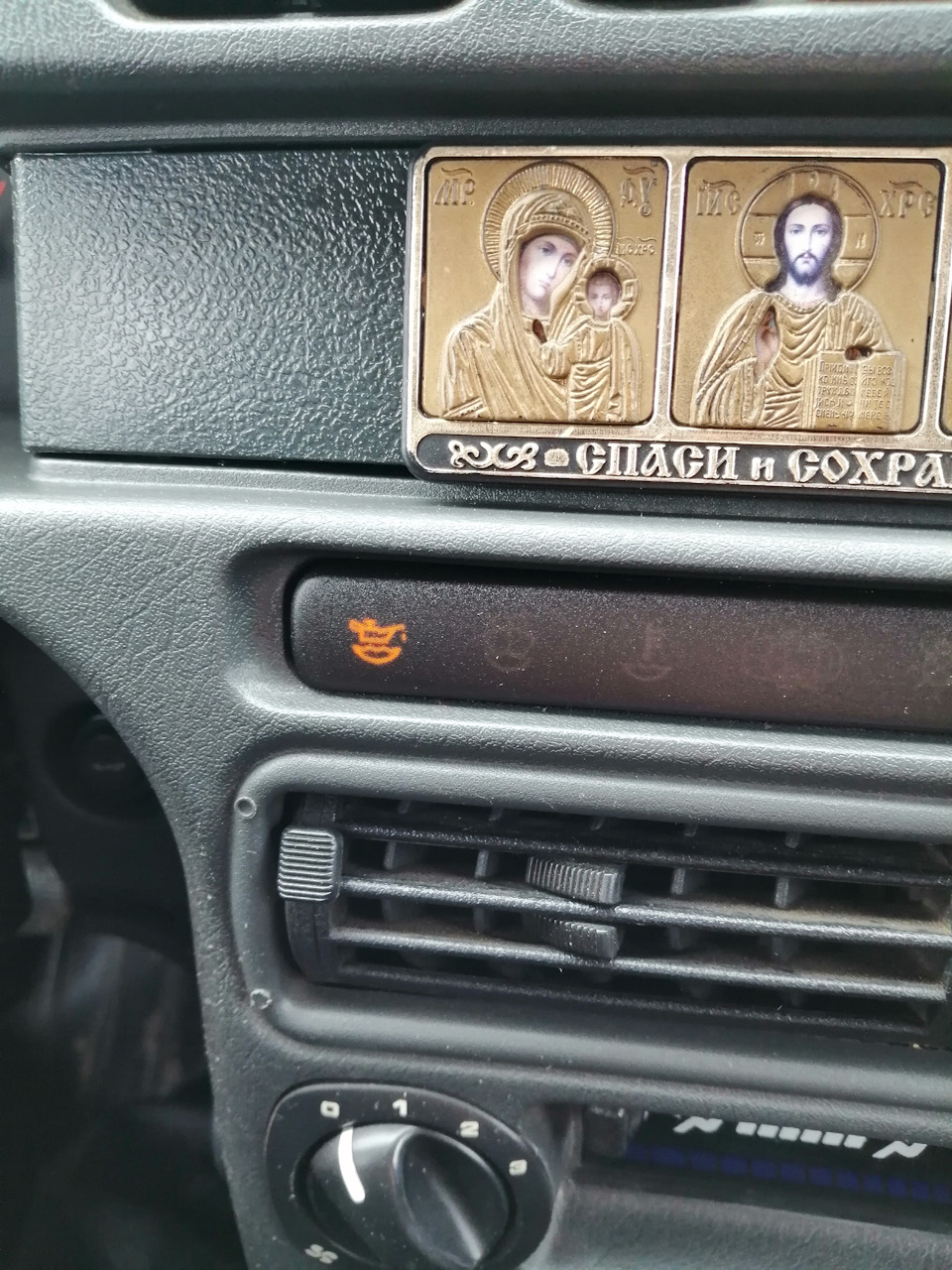

И решил подключить Бкс. (бортовая система контроля)

И завершил подключением прикуривателя, розетки и подсветкой гидрокарректора, печки, бардачка.

Даже регулировка яркости работает.

P.S:Ну вот я все описал, как перепиновал. Что не понятно пишите все расскажу.

Тоннель пола ваз 2114 к евро панели

Замена руля от ваз 2110

Рассмотрим снятие «низкой» панели

Далее сжимаем пружины и вынимаем комбинацию приборов из панели. Отсоединяем трос спидометра.

Отсоединяем белый разъем и снимаем шланг эконометра.

Отсоединяем от спидометра трос сброса счетчика суточного пробега.

Отсоединяем красный разъем и снимаем комбинацию приборов.

Снимаем ручки гидрокорректора света фар, выключателя освещения комбинации приборов,  управления отопителем салона, переключателя вентилятора отопителя салона. Для этого ручки необходимо потянуть на себя.

Открутите по два винта крепления накладки консоли с обеих сторон. Сдвиньте накладку консоли на себя.  Отсоедините разъемы.

Установите ключ в замке зажигания в положение «0» (чтобы выключить противоугонное устройство).  Отсоедините  разъем с проводами замка зажигания. Откручиваете две гайки и два болта, и снимаете трубу рулевой колонки вместе с замком зажигания.

Снимем ручку воздушной заслонки карбюратора (подсос). Для этого вытянем ее на себя так, чтобы появилась тяга и снимем ручку с тяги. Открутим  два винта крепления направляющей тяги воздушной заслонки и снимем ее.

Открутим четыре винта крепления панели управления отопителем.  Далее открутим винты бокового крепления панели приборов с обеих сторон.

Открутим винты нижнего крепления панели приборов с обеих сторон.

Открутим гайки крепления выключателя освещения комбинации приборов и гидрокорректора света фар (высокая головка на 21).

Далее открутим винт крепления панели приборов в вещевом ящике. И по одному винту крепления консоли приборов с обеих сторон. После чего снимем панель приборов.

Если у вас высокая панель, тогда порядок ее снятия будет несколько другим.

Снимаем ручки переключателя вентилятора отопителя салона, три ручки управления отопителем, гидрокорректора света фар и выключателя освещения комбинации приборов. Для этого их необходимо потянуть на себя.

Отсоединяем разъем от переключателя вентилятора отопителя (находится под панелью управления отопителем) и два провода от лампы подсветки панели управления отопителем.

Отворачиваем гайки крепления выключателя освещения приборов и гидрокорректора фар.

Снимаем боковые сопла с обеих сторон и отверните по одному винту крепления накладки с обеих сторон.

Поддеваем отверткой и вынимаем из панели выключатель наружного освещения.  Аналогично вынимаем выключатель аварийной сигнализации.

Поддеваем отверткой и вынимаем гнездо радиоприемника (если установлена магнитола, снимаем ее).  Отворачиваем винт крепления накладки панели.

С помощью отвёрток отгибаем пластиковые защелки (обозначены цифрой 1 на фото) накладки панели приборов, выводим их из зацепления, подав низ накладки на себя. Приподнимаем накладку панели.

Далее отсоединяем разъемы прикуривателя и его подсветки, и полностью снимаем накладку.

Аккуратно оттягиваем вниз и снимаем облицовку динамиков (защелки легко отламываются) с левой стороны.  Отсоединяем разъемы от выключателя обогрева заднего стекла и выключателя задних противотуманных фонарей.

Откручиваем два винта крепления комбинации приборов, вынимаем ее.  Откручиваем трос спидометра и отсоединяем разъемы от комбинации приборов.

Отсоединяем разъемы от реле зажигания на замок зажигания, провода массы реле зажигания, провода контрольной лампы воздушной заслонки карбюратора.

Откручиваем по одному винту нижнего крепления панели приборов с обеих сторон.  Отсоединяем разъем с проводами подсветки бардачка.

Откручиваем два винта крепления и опускаем вниз панель управления отопителем. Далее отворачиваем по два винта верхнего крепления приборной панели с обеих сторон.

Снимаем заглушки и отворачиваем по одному винту бокового крепления панели приборов с обеих сторон.  Откручиваем винт центрального крепления панели приборов.

Снимаем панель приборов.

Теперь автомобиль готов для установки новой панели 🙂

Установка высокой панели не представляет особых сложностей

Установка евро панели несколько сложнее.

На центральном воздуховоде и на печке переклеиваем поролон.

Также желательно проклеить все соприкасающиеся детали  антискрипом.

Для карбюраторного автомобиля потребуется сделать отверстие в панели, для ручки открытия воздушной заслонки карбюратора.  Лучше всего подходит место штатного иммобилайзера. Доработка производится под размер кронштейна крепления ручки.

Устанавливаем датчик скорости и протягиваем провод от него на панель приборов. Датчик скорости (6-ть импульсов/оборот) просто вкручивается вместо троса спидометра в коробку.  К нему необходимо подвести плюс (1) и минус (3). А сигнальный провод (2)  подключаем к 9-му контакту красной колодки панели приборов Х2.

Устанавливаем новый датчик включения вентилятора системы охлаждения(661.3710). Он рассчитан на работу без реле (до 16 А). Соединяем между собой датчик включения вентилятора и вентилятор. Один провод датчика соединяем с массой, второй провод соединяем с минусом вентилятора. Плюсовой провод  вентилятора соединяем с клеммой 5 колодки Х5 монтажного блока.

Обратите внимание штатные болты и шпильки крепления под рулевой колонкой короче, чем необходимо, поэтому заранее запаситесь более длинными болтами и шпильками.

После сборки между панелью и кожухом рулевой колонки образуется щель. Если желаете  этого избежать  тогда необходимо, установить рулевую колонку от 2114 или 2115 вместе с кожухом. Как дополнительный бонус появится возможность регулировки рулевой колонки.

Ранее мы уже опубликовывали здесь статью Снятие и установка низкой панели приборов ВАЗ 2108-2109. Теперь-же публикуем аналогичный материал для владельцев «зубил» с высокой торпедой. Если учесть печальную славу этой торпеды как самой гремучей, то довольно легко понять почему владельцы этих машин готовы потратить уйму времени лишь-бы заставить ее замолчать. Снятие высокой торпеды имеет почти в 2 раза больше шагов, нежели снятие низкой…

Как и в случае с низкой панелью, мы будем выполнять работы связанные с электрооборудованием машины, а значит первым делом снимаем клеммы с аккумулятора.

1. Снимаем декоративную накладку рулевого колеса.

2. Отверните гайку крепления рулевого колеса так, чтобы торец гайки был заподлицо с торцом вала рулевой колонки.

3. Рулевое колесо очень плотно сидит на шлицах вала, поэтому не отворачивайте сразу гайку крепления колеса: при резком ударе рулевое колесо, соскочив со шлицев, может нанести травму. Промаркируйте положение рулевого колеса относительно вала.

4. Резкими ударами руки сбейте рулевое колесо со шлицев рулевого вала

5. Окончательно отверните гайку и снимите рулевое колесо.

6. Отверните шесть винтов крепления нижнего кожуха рулевой колонки.

7. Снимите нижний кожух рулевой колонки и облицовку выключателя зажигания.

8. Снимите верхний хожух рулевой колонки.

9. Ослабьте затяжку болта крепления основания подрулевых переключателей.

10. Снимите основание с вала и отсоедините две колодки с проводами от контактов звукового сигнала.

11. Отсоедините колодку с проводами от рычага переключателя стеклоочистителей и омывателя.

12. При отсоединении колодок с проводами рекомендуем их промаркировать. Это позволит избежать путаницы при сборке и сэкономит ваше время.

13. Отсоедините колодку с проводами от рычага переключателя указателей поворота и света фар.

14. Вытяните на себя ручку воздушной заслонки карбюратора (подсос) так, чтобы появилась тяга, и снимите с нее ручку.

15. Выверните два винта крепления накладки консоли панели приборов.

16. Снимите накладку с консоли.

17. Выньте патрон прикуривателя из гнезда.

18. Выньте пепельницу из гнезда, нажав на пластину для гашения сигарет.

19. Снимите ручку переключателя вентилятора отопителя.

20. Снимите три ручки управления отопителем, подцепляя их отверткой.

21. Отсоедините колодку с проводами от переключателя вентилятора отопителя под панелью управления отопителем.

22. Отсоедините два провода от контактов лампы подсветки панели управления отопителем.

23. Снимите ручку гидрокорректора света фар, потянув ее на себя.

24. Снимите ручку выключателя освещения комбинации приборов.

25. Отверните гайку крепления выключателя освещения комбинации приборов.

26. Отверните гайку крепления гидрокорректора света фар.

27. Протолкните внутрь панели выключатель освещения комбинации приборов и гидрокорректор света фар.

28. Снимите боковые сопла с обеих сторон панели приборов с помощью отвертки.

29. Отверните по одному винту крепления накладки с обеих сторон панели приборов.

30. Подцепите отверткой и выньте из панели переключатель наружного освещения.

31. Отсоедините от переключателя наружного освещения колодку с проводами. Протолкните колодку внутрь панели приборов.

32. Подцепите отверткой и выньте гнездо для магнитолы. Если на автомобиль установлена аудиоаппаратура, предварительно снимите ее.

33. Магнитолу снимайте в соответствии с инструкциями завода-изготовителя.

34, Отверните винт крепления накладки панели приборов.

35. Вставьте две отвертки, чтобы отогнуть пластмассовые защелки.

36. Приподнимите накладку панели приборов.

37. Отсоедините колодку с проводами от колодки прикуривателя.

38. Отсоедините колодку с проводами от колодки подсветки прикуривателя.

39. Отсоедините колодку с проводами от лампы подсветки выключателя аварийной сигнализации.

40. Отсоедините колодку с проводами от выключателя аварийной сигнализации и окончательно снимите накладку панели приборов.

41. Аккуратно отожмите вниз и снимите облицовку громкоговорителя с левой стороны панели приборов. Будьте осторожны — защелки легко отламываются.

42. Отсоедините колодку с проводами от выключателя обогрева стекла двери задка.

43. Снимите колодку с выключателя задних противотуманных фонарей.

44. Отверните два винта крепления комбинации приборов.

45. Выньте комбинацию приборов из панели, отверните гайку крепления и отсоедините трос от спидометра.

46. Отсоедините красную колодку с проводами от комбинации приборов.

47. Отсоедините колодку с проводами от бортовой системы контроля.

48. Отсоедините белую колодку с проводами от комбинации приборов.

49. Отсоедините колодку выключателя зажигания с проводами от реле зажигания.

50. Отсоедините провод “массы” реле зажигания.

51. Отсоедините колодку с проводами контрольной лампы открытия воздушной заслонки.

52. Отверните по одному винту нижнего крепления панели приборов с обеих ее сторон.

53. Отсоедините колодку с проводами лампы подсветки вещевого ящика.

54. Отверните два винта крепления и опустите вниз панель управления отопителем.

55. Отверните два винта крепления направляющей тяги воздушной заслонки к панели приборов.

56. Отверните по два винта верхнего крепления панели приборов с обеих ее сторон.

57. Подцепите отверткой и выньте по одной заглушке с обеих сторон панели приборов. Отверните по одному винту бокового крепления панели приборов с обеих сторон панели.

58. Отверните винт центрального крепления панели приборов.

59. Снимите панель приборов.

Установите панель в обратном порядке.
После установки проверьте работу выключателей и приборов, чтобы убедиться в правильности их подсоединения.

Установка панели ваз 2114 на ваз 2109

Долго искал эту торпеду, т.к. у нас город небольшой и найти ее сложно. В итоге купил ее в Ярославле за 2000р в сборе

Привез домой и на след день начался процесс установки. Сначала занес в салон сам каркас

и прикрутил его, крепится на 4ех болтах по-моему (понравилось в торпеде то, что крепления там металлические в отличии от ВП)

Прикрутил и попробовал ее «пошатать», сидела как приколоченная). Сам мозг прикрепил так

Вот так выглядела установленная=)

Далее начал разбираться с проводкой, скажу сразу что до этого особого опыта у меня не было. Сначала воткнул все в ЧЯ, туда все подошло бел проблем, далее всякие кнопочки и все такое. Процесс шел не останавливаясь, я уже был в предвкушении завестись))) Не помню точно сразу или нет я купил замок зажигания от Ваз 2110 нового образца (старый не смог приделать)). Все поставил поворачиваю ключ в замке … бензонасос не включается, понимаю что скорее всего не подключил проводку с мозгу, смотрю так и есть. Стал искать в проводке разъем идущий на контроллер, нашел что-то похожее (по схемам разобрался откуда должен выходить), но он почему-то не подходил к моему, в дальнейшем выяснилось что эта под торпедная проводка от машины с Бошем 7.9.7 (щас уж точно не вспомню). Такой был разъем от старой проводки

и такой от новой

Рыская схемы в инете нашел как скрестить эти 2 проводки) Вот собственно сама схема (добавил)

и вот еще сама схема распиновок старой моей колодки и новой

Попробовал и бензонасос «зажужжал»))) Ключ на старт… не крутит стартер. Долго думал так и не понял почему, закруглился) Приехав домой начал рыться по инету в разгадке этой проблемы, как в дальнейшем оказалось там проблема какая-то с релюшками, если втыкать реле от ваз 2109 то не крутит и пришлось замкнуть провода на прямую (щас так и езжу). так же не подходил разъем печки, но я его с легкостью переделал (думаю ни у кого не возникло бы вопросов КАК когда он увидел бы в чем разница). Еще одна проблема была в том, что цвет некоторых проводов в схеме не совпадал с реальностью (так что лучше все провода считать, номера у всех совпадают). За время установки научился разбираться более менее в электрике и пользоваться тестером)))

Панель приборов от 2114 на 2109 карб

Предлагаю Вашему внимаю мою версию вкорячивания евроторпеды в карбюраторную девятку.

Весь процесс установки торпеды можно условно разделить на две части:
1. Механическая — то есть всё то, что касается проклейки, сборки, крепления и т.д.
2. Электрическая — иными словами, подключение всей электрики панели.

Итак, имеем ВАЗ 21093 с карбюратором и низкой панелью. По объявлению я нашел б/у панель 2114 почти в сборе. В комплект входили:
1. Торпеда (2 бардачка);
2. Щиток панели;
3. Заглушка щитка панели;
4. Короб для мелких предметов + пепельница;
5. Щиток приборов (2 окошка);
6. БСК (пищалка);
7. Экраны консоли (левый и правый);
8. Поперечины крепления (4 штуки);
9. Накладка тоннеля пола;
10. Пепельница задняя;
11. Воздуховоды (в панели + салонные 3 штуки);
12. Мелочевка (крутилки, кнопки, световоды, саморезы, скобы и т.д.);

За такой комплект отдал 7 тыс. рублей.
Дополнительно докупил:
1. Рулевая колонка 2114 — 3 тыс. рублей;
2. Кожух рулевой колонки 2114 — 300 рублей;
3. Передние ремни безопасности 2114 — 500 рублей, б/у;
4. Проводка подторпедная — 1 тыс. рублей (на карбовую пятнашку);
5. Монтажный блок 2115 — 2,5 тыс. рублей;
6. Замок зажигания 2110 — 500 рублей;
7. Мелочёвка (реле, провода, клеммы, контакты и т.д.) — около 200 рублей.

Общая смета покупки выходит на 15 тыс. рублей. Если брать не б/у, а новую панель приборов 2114, то добавляйте сюда еще около 5 тыс. рублей.

Итак, начнём сборку с пункта 1.
Для начала всё тщательно отмываем.
Начинаем с проклейки воздуховодов как внутри панели, так и в салоне. Ведь не для кого не секрет, что состыкуются и крепятся они таким чудесным образом, что дует и сифонит там, где вовсе не нужно. Я использовал поролон и клейкую ленту «Момент». Поролон проклеивал с небольшим допуском за края деталей для лучшего уплотнения, а затем поверх перематывал всё лентой в несколько слоёв.

Источник

Как поставить приборы с ваза 2114 в ваз 2109

Установка панели ВАЗ 2114 на ВАЗ 2109 (карбюратор) своими руками

Тема сегодняшней статьи достаточно интересная. Это – установка панели ВАЗ 2114 на ВАЗ 2109 (карбюратор) и прочие эксперименты с приборной панелью «Девятки».

Не будем говорить о таких вещах, как оправданность этих действий. В конце концов, каждый владелец автомобиля сам решает, как его машина будет выглядеть. Но все-таки с уверенностью можно сказать, что панель приборов ВАЗ 2114 выглядит гораздо лучше, чем родная панель и торпеда от ВАЗ 2109.

Скажем сразу — установка европанели на ВАЗ 2109 (карбюратор) – процесс весьма хлопотный, и для начала необходимо снять панель приборов ВАЗ 2114.

Во-первых, есть разница в проводке. И вам придётся покопаться в инструкции и распиновке. Иначе может «не полететь».

По цене, установка торпеды ВАЗ 2114 в ВАЗ 2109 (карбюратор) может затянуть на пять-десять тысяч рублей, в зависимости от того, где вы её купите и кто будет заниматься установкой. Новая в целлофане может обойтись и дороже.

Насколько вообще сложный этот процесс, если делать самому, зависит от того, как хорошо вы разбираетесь в автоэлектрике. Да и в электрике, как таковой. Возможно, вам придётся действительно что-то переделывать в проводке. Редко так бывает, чтобы всё стало и завелось с нуля, особенно если речь идет про тюнинг ВАЗ 2114 или любой другой таз. Также, при такого рода ремонте, необходимо заглядывать в схему панели приборов ВАЗ 2114, чтобы случайно не допустить лишний раз ошибку.

Скорее всего, проводку вам придётся переделывать и менять монтажный блок. Некоторые спецы рекомендуют ставить проводку от ВАЗ 2115.

Установка панели приборов ВАЗ 2114 на ВАЗ 2109 (карбюратор) делает салон вашего автомобиля современнее, «новее». Можно заменить и рулевую колонку, для сохранения ощущения целостности картины.

Красивая и более современная приборная панель ВАЗ 2114 требует своих затрат. Так что вам придётся потратить достаточно времени и сил, чтобы привести её в порядок, заменить проводку и всё правильно подключить.

Как снять панель приборов на ваз 2114 своими руками

Как снять панель приборов на ваз 2114 своими руками

Что такое торпедо? Если коротко — это приборная панель. Слово «торпедо» пришло к нам с Запада и к настоящему моменту прочно вошло в обиход отечественных автолюбителей.

Приборная панель автомобиля ВАЗ 2115

Приборные панели на ВАЗ 2113, 2114 и 2115 практически одинаковы. Это сложные разборные конструкции из металла с пластиковыми вставками. Кроме того, в панелях этой линейки моделей ВАЗ инженеры активно использовали полимерную плёнку, которой обтянуто большинство органов управления.

Схема основных элементов торпедо ВАЗ 2115

Особенности

Автомобили ВАЗ 2114 имеют множество новшеств по сравнению с 2109, в частности, это касается электропроводки.

Будь то инжектор или карбюратора, схема электропроводки в ВАЗ 2114 находится в:

• салоне транспортного средства;
• в моторном отсеке;
• сзади кузова авто.

Следует отметить, что карбюраторные ВАЗ 2114 выпускались только с 1997 по 2000 годы, тогда они оснащались карбюраторами от ВАЗ 2108.

Но новые двигатели имеют более мощную систему зажигания, соответственно, схема управления электрооборудованием также характеризуется определенными особенностями, к примеру:

1. Появился новый жгут для подключения к клемме модуля зажигания. Этот компонент через высоковольтные провода (ВВ) подает сигналы на свечи.
2. Был добавлен еще один жгут, обеспечивающий монтаж коммутатора.
3. Появилась дополнительная проводка, предназначенная для подключения клапана адсорбера к контроллеру системы впрыска.

Схема проводки и оборудования 2114

Многие автовладельцы ВАЗ 2114 по ошибке полагают, что благодаря модулю зажигания можно не использовать катушку. По факту же это устройство оснащено двумя катушками и двумя коммутаторами. Одна из катушек передает сигнал на первый и четвертый цилиндры, а вторая — на второй и третий.

Система оборудования автомобилей ВАЗ 2114 с двигателем инжектор претерпела определенные новшества не только из-за добавления нового электрооборудования, но и в результате модернизации авто в целом:

• есть возможность монтажа устройства подогрева боковых зеркал;
• можно осуществить подключение системы обогрева передних сидений;
• автовладельцы ВАЗ 2114 могут установить ПТФ и т.д.

Моторный отсек

Чтобы ВАЗ 2114 с двигателем инжектор мог работать на обедненной горючей смеси, машина оборудуется:

• принудительной системой впрыска бензина в каждый отдельный цилиндр;
• подключением улучшенной системы зажигания, характеризующейся более высокой мощностью;
• добавлена ЭСУД — система управления инжекторным двигателем.

Дисплей БК на торпеде авто

Как известно, для поджигания обедненное горючей смеси должна быть более мощная искра, передающаяся по высоковольтным проводам ВВ. По ВВ инжектора ВАЗ 2114 искра передается тогда, когда поршень расположен в верхней мертвой точке. Такая схема управления и подключения по высоковольтным проводам была реализована благодаря монтажу модуля.

Принцип функционирования устройства следующий:

• для выработки переменного электрического тока используется генератор;
• ток переходит на блок управления, где преобразуется в постоянный;
• далее, ток поступает на обмотки катушек в соответствии со схемой управления;
• вторичная обмотка начинает генерировать высокое напряжение для передачи по высоковольтным проводам ВВ;
• затем уже, по тем же высоковольтным проводам ВВ напряжение переходит на свечи зажигания.

Салон

Что касается салона, то производитель в ВАЗ 2114 произвел замену центральной консоли, которая имеет определенные различия:

• в верхней части больше нет вещевого ящика, он установлен ниже;
• была произведена замена приборной панели;
• в ВАЗ 2114 появился бортовой компьютер.

Диагностика сопротивления мультиметром

В результате таких изменений и замены старых элементов на новые в ВАЗ 2114 с двигателем инжектор изменилась и схема управления и подключения проводки:

• появился еще один жгут для подключения бортового компьютера;
• добавился датчик контроля уровня температуры за окном, который монтируется перед радиатором;
• было добавлено реле вольтметра.

Помимо этого, в схему управления была добавлена еще одна колодка проводов для управления стеклоподъемниками.

Что внутри салона

Замена силового агрегата потребует и замены внутрисалонной проводки.

Многие владельцы совмещают этот процесс и с заменой панели приборов на современную:

1. «высокая» панель от ВАЗ 21099 подходит без изменений;
2. Панель «ЛЮКС» от модели ВАЗ 2114 подходит в небольшими переделками.

Совет: в интернете достаточно много видео материалов, где подробно описывается процесс доработки панели. Внимательно изучите их все перед началом работ на своем автомобиле.

Как поставить европанель на ваз 2109

Задача: установить европанель на карбюратор ВАЗ 2109

Что для этого нужно:

1.Евроторпеда 2. Щиток приборов 3. Проводка под торпедная 4. Блок предохранителей 2114 (в нем 9 реле)

2114-3722010-60, как на картинке

5)Датчик скорости (т.к. раньше был трос)—датчик нужно брать «6 импульсовоборот»

6)Рулевая колонка 2114 (с регулировкой) 7)Провода, которые пойдут от датчика скорости 8)Тросики от печки ваз 2114, т.к. старые короткие 9)Пару реле 4х контактных 10)Контролька тока 11)Замок зажигания с 14ки

Разборка И так вы сняли топреду для начала выносим весь мусор хлам и тд из машины, далее лезем под колонку видим болты для колонки можете ее снять (я снимал тк делал шумку морды всей, да и места больше без нее)

Так все сняли, лезем к ЧЯ (монтажный блок) выдергиваем все колодки из него, открываем капот тоже все колодки вытаскиваем из ЧЯ и тут же ставим новый ЧЯ все колодки (штуки которые были в ЧЯ) обратно по местам. У вас в тот же момент заорет звуковой сигнал и заработает вентилятор, это решаемо, но для начало чтоб не грело головы выдерните из ЧЯ перемычки которые стоят за место реле вентилятора и сигнала.

Включаем — нет реакции но на приборке пару ламп работают типа «ручник» кирпич и тд Все дело в фишке под реле (4 контакта) там 4 провода 2 силовых (толстые) 2 минуса (тонкие)

Нам нужно между собой соединить СИЛОВЫЕ провода (это сине красный и рыжий) Должно завестись Если нет то вы перепутали фишки их там две на другую нужно поставить реле что бы работали повороты печка и тд. (Либо проводка не такая как у меня) То есть ставим 4х контактное реле на фишку с 4 проводами

Должно все заработать Так машина заводится печка повороты стопы и тд и все кнопки должны работать (свет аварийка подогрев стекла)

Проводка, приборы

У вас на приборной панели должна работать температура если нет то что-то не так сделали либо смотрите схемы(в конце будут) у меня все работало. Так этот список что меня не показывало вообще, или не работало должным образом

1) ДУТ (датчик уровня топлива) 2) Датчик тормозной жидкости 3) Работа вентилятора 4) Датчик скорости 5) Тахометр 6) Звуковой сигнал

1) ДУТ (датчик уровня топлива) Берем колодку красную которая вставляется в приборную панель, находим там 4 пин (пины по фото ниже),

обрезаем его и удлиняем до розового провода на колодке Ш/Х9 у кого как, Ш9 контакт 6, соединяем и все работает.

2) Датчик тормозной жидкости Тут нужно только чёрный провод(у бочка где датчик) подключить на плюс, вместо минуса, подключаем этот черный провод к (+)от датчика заднего хода На картинках показано какие провода.

черный его к + на зад ход черный который идет на тормозуху

3) Работа вентилятора Я сделал работу вентилятора независимо от положения зажигани Нам понадобится — Реле 4х контактное — Провода: «+» АКБ до реле — Колодку для реле — Также предохранитель 20А как на фото По схеме все просто)

Датчик скорости нужем «6 импоборот» 2114, у меня из него выходят 3 провода 1(+) 2(Сигнал) 3( -)

Так 3.минус на массу на кузов) 2.это сигал подключаем к приборке (красная калодка 5 номер как на картинке отмечено) 1.плюс к плюсу постоянному

5) Тахометр Просто на прямую подключаем с катушки (бобина зажигания) коричневый провод к белой колодке в приборке к 3 ячейке, 2 ячейка тоже тахометр но низковольтный он для мозгов (счет ячеек по схеме нормальной)

6) Звуковой сигнал просто берем 4х контактное реле и вставляем вместо перемычки)

Результат: установка европанели на карбюратор ВАЗ 2109 выполнена.

Установка звуковых сигналов от «Волги» на ВАЗ 2108

Многих владельцев ВАЗ 2108 не устраивает звучание штатного звукового сигнала их автомобиля. Отличной заменой штатному

Как подключить и установить

Монтаж и настройка любого музыкального устройства на ВАЗ-2114 рекомендуют выполнять в соответствии с общепринятыми правилами. Только в этом случае оборудование будет качественно работать и выполнять все свои функции.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать . Перейти к тесту »

Подключение

Чтобы подключить магнитолу на ВАЗ-2114 достаточно ознакомиться с порядком действий, предусмотренным для любой подобной модели (2115, 2109). Единственное отличие будет в месте расположения того или иного провода.

Подключают магнитолу таким методом:

1. Присоединяют разъем музыкального оборудования к плюсовому и минусовому полюсу источника питания (аккумуляторная батарея). При этом штекер прикуривателя можно использовать для коммутации.
2. Выводят кабели от громкоговорителей и соединяют их с соответствующими выходами на штекере устройства.
3. Как только проводка будет подключена, все потенциально опасные места изолируют при помощи специальной ленты. Дополнительно защитить кабель от случайного контакта и негативного воздействия влаги можно благодаря использованию гофрированной трубки.
4. На внутреннюю часть лобового стекла или крышу транспортного средства устанавливают антенну.
5. Кабель, идущий от нее к приборной панели, прокладывают под различными деталями внутренней отделки автомобиля.
6. Провод подсоединяют к магнитоле напрямую или через переходник.

Схема

Для того чтобы проверить правильность подключения, необходимо составить его схему. С ее помощью можно будет выявить допущенные ошибки и максимально быстро исправить их.

На схеме нужно указывать расположение следующих проводов:

1. Красный. Он должен идти от от магнитолы на замок зажигания.
2. Желтый. Его присоединяют к положительному полюсу аккумуляторной батареи и соответствующему разъему на задней панели подключаемого устройства.
3. Синий. Этим кабелем нужно соединить акустическую систему с антенной.
4. Зеленый, фиолетовый, серый, белый. Все эти провода следует проложить к двум передним и задним динамикам.
5. Черный. Им соединяют магнитолу с отрицательным полюсом аккумуляторной батареи.

Монтаж

Установка магнитолы на ВАЗ-2114 представляет собой сложное занятие, выполнять которое рекомендуют только после тщательно проведенной подготовки. В противном случае можно легко допустить ошибку, которая не позволит устройству нормально функционировать.

Установить магнитолу можно следующим способом:

1. Монтаж на ВАЗ-2115 или 2114 начинают со снятия облицовки приборной панели.
2. После этого отсоединяют провод от минусового выхода батареи.
3. С устанавливаемого устройства снимают защитные элементы.
4. В паз устанавливают монтажную обойму и надежно фиксируют.
5. На следующем этапе работы прокладывают провода коммутации и кабели питания.
6. На пластиковой консоли крепят магнитолу.
7. Затем ее соединяют с бортовой сетью транспортного средства.
8. После этого оборудование монтируют в направляющей шахте.
9. Возвращают на место снятую декоративную панель.

Всем привет! Данном выпуске попробую объяснить данную тему, чтобы было понятно всем. Про то как вынуть торпе.

Пардон за подписи буковок вверху, подписывал себе за неимением цветного принтера)))))

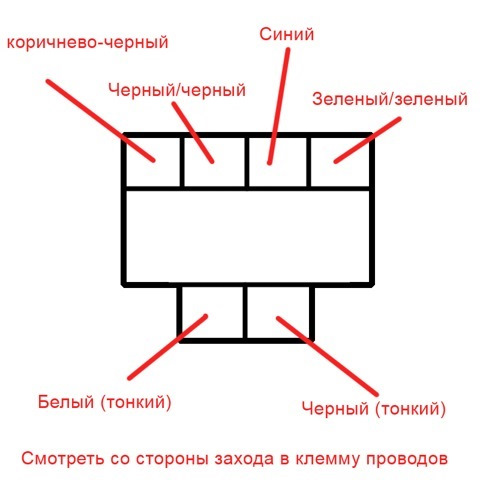

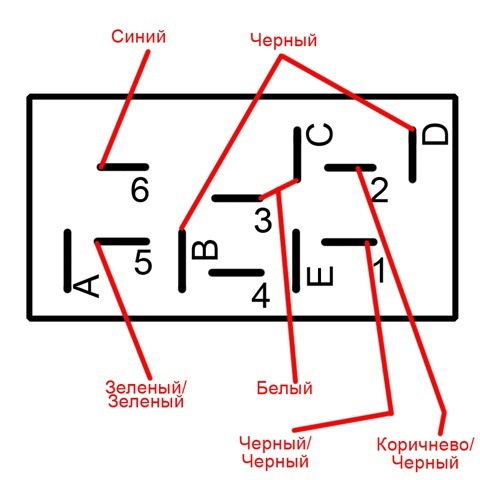

И фактически распиновка кнопки 2114 (противотуманные фары и обогрев подключаются идиентично)

в — индикация кнопки (зажигается вкупе с габаритами), с, d — индикация активности кнопки (зажигается при включении).

И подключение БСК 2114 к проводке 2109

начнем с распиновки клемм.

Читайте так же

Клемма БСК 2109 (9 пиновая)

И клемма БСК 2114 (13 пиновая)

1 Уровень масла
3.5 К датчику тосола
3 К датчику уровня омывающей воды
4 Ремни безопасности (если нет, то и фиг имея его :-))) )
5 К датчикам износа тормозных накладок
6 Концивики дверей водителя
7 Концивики дверей пассажира
8 Цепь включения плафона салона
9 Ключ в замке зажигания (у меня стоит старенькый замок, которому пофиг на вставленный ключ потому я снимал 9 контакт с оранжевого провода красноватой колодки (неизменный ) знаю, что не верно, однако что сделаешь)
10 Реле контроля исправности ламп
11 Масса
12 ХЗ (не употребляется)
13 К выводу выключения зажигания

по подключению БСК 2114, по причине того, что у меня стоит неверный замок и 9 клемма у меня снимается с неизменного на красноватой колодке, БСК начинает работать если запускаешь движок.

Блуждает по гуглу схемма подключения БСК 2114 в 2109, если подключать по той схеме, то стартер продолжает крутить даже когда бросаешь ключ.
Вот та схема

происходит это по причине того что 9 и 13 контакты друг с другом замкнуты, что видимо не верно, и фактически по этой схеме у меня не вышло подключить((( потому проще взять распечатать распиновку обеих колодок.

И в эпилоге, провода недлинные и их необходимо удлинять, здесь стоит не лениться и воспользоваться паяльничком и термоусадкой, продать, уходит не просто времени, зато отменно смотреться будет)))

P.S. Если может быть как сделать так чтобы БСК работал со старенькым замком, сходу при повороте ключа и даже не вызывал никаких косяков, типо повсевременно вращающегося стартера, пожалуйста напишите в комменты.

И про принципе все, сейчас обкатано и испытано)

die Achtung: Дополняем статью, проблема с БСК решается перекидывание 13 колодки на постоянный плюс на красной колодке (оранжевый провод) точно тот же провод который идёт на 9 контакт БСК)

Долго искал эту торпеду, т.к. у нас город небольшой и найти ее сложно. В итоге купил ее в Ярославле за 2000р в сборе

. Привез домой и на след день начался процесс установки. Сначала занес в салон сам каркас

и прикрутил его, крепится на 4ех болтах по-моему (понравилось в торпеде то, что крепления там металлические в отличии от ВП)

. Прикрутил и попробовал ее «пошатать», сидела как приколоченная). Сам мозг прикрепил так

Вот так выглядела установленная=)

Далее начал разбираться с проводкой, скажу сразу что до этого особого опыта у меня не было. Сначала воткнул все в ЧЯ, туда все подошло бел проблем, далее всякие кнопочки и все такое. Процесс шел не останавливаясь, я уже был в предвкушении завестись) Не помню точно сразу или нет я купил замок зажигания от Ваз 2110 нового образца (старый не смог приделать). Все поставил поворачиваю ключ в замке … бензонасос не включается, понимаю что скорее всего не подключил проводку с мозгу, смотрю так и есть. Стал искать в проводке разъем идущий на контроллер, нашел что-то похожее (по схемам разобрался откуда должен выходить), но он почему-то не подходил к моему, в дальнейшем выяснилось что эта под торпедная проводка от машины с Бошем 7.9.7 (щас уж точно не вспомню). Такой был разъем от старой проводки

. Рыская схемы в инете нашел как скрестить эти 2 проводки) Вот собственно сама схема (добавил)

и вот еще сама схема распиновок старой моей колодки и новой

Попробовал и бензонасос «зажужжал») Ключ на старт… не крутит стартер. Долго думал так и не понял почему, закруглился) Приехав домой начал рыться по инету в разгадке этой проблемы, как в дальнейшем оказалось там проблема какая-то с релюшками, если втыкать реле от ваз 2109 то не крутит и пришлось замкнуть провода на прямую (щас так и езжу). так же не подходил разъем печки, но я его с легкостью переделал (думаю ни у кого не возникло бы вопросов КАК когда он увидел бы в чем разница). Еще одна проблема была в том, что цвет некоторых проводов в схеме не совпадал с реальностью (так что лучше все провода считать, номера у всех совпадают). За время установки научился разбираться более менее в электрике и пользоваться тестером)

Комбинация приборов

Что же касается комбинации приборов у ВАЗ 2109 с низкой панелью, то она имеет следующую схему.

Щиток приборов

Согласно представленному изображению, компоненты у комбинации приборов следующие.

Указатель температуры жидкости охлаждения

Указатель уровня горючего в баке

Контрольная лампа резерва топлива

Счетчик суточного пробега автомобиля

Счетчик общего пробега автомобиля

Контрольная лампа уровня заряда аккумуляторной батареи

Контрольная лампа воздушной заслонки

Контрольная лампа активации аварийки

Контрольная лампа низкого уровня тормозной жидкости

Контрольная лампа активации ручного тормоза

Контрольная лампа аварийно низкого давления масла

Контрольная лампа включения поворотных указателей

Контрольная лампа включения габаритной оптики

Контрольная лампа включения задней противотуманной оптики

Контрольная лампа включения дальнего света

Контрольная лампа включения заднего обогрева стекла

Шкала приборов

Что располагается на приборной панели

Стандартная приборка 2114 включает в себя следующие элементы:

• указатель температуры ОЖ;
• тахометр;
• указатель левого поворота;
• указатель правого поворота;
• спидометр;
• уровень топлива;
• лампочка топливного резерва;
• лампочка габаритного света;
• лампочка тормозной системы;
• лампочка дальнего света фар;
• кнопка обнуления текущих показаний;
• одометр;
• лампочка аварийной сигнализации;
• лампочка «проверка двигателя»;
• часы;
• лампочка заряда аккумулятора;
• лампочка стояночного тормоза;
• лампочка масла;
• резерв.

Каждый из этих электронных элементов подключается к соответствующему контакту на общем щитке. Какой, и к какому именно — рассмотрим ниже.

Инструкция по установке панели нового образца

Если вы хотите заменить низкую приборку на более совершенную, высокую, то вам в любом случае придется менять всю центральную консоль.

Инструкция по снятию и установке выглядит так:

1. Для начала следует обесточить бортовую сеть, для этого отключите аккумуляторную батарею, демонтируйте рулевое колесо, а также подрулевые переключатели и замок зажигания. Нужно будет отключить и реле зажигания.
2. Далее, выкрутите два болта, которые крепят козырек контрольного щитка, демонтируйте его.
3. Теперь нужно сжать пружинка и извлечь сам щиток из центральной консоли. Отключите все провода и разъемы, подключенные к приборке, в том числе трос спидометра, шланг от эконометра, тросик одометра. После этого приборку можно убрать в сторону.
4. Затем снимите регулятор от гидрокорректора света оптики, ручки выключателя освещения приборки, а также регуляторы печки салона и вентилятора. Чтобы сделать это, регуляторы следует потянуть на себя.
5. После этого выкрутите по два болта крепления накладки центральной панели на бокам, саму накладку можно сдвинуть на себя. Затем нужно отсоединить разъемы.
6. Теперь ключ в замке следует провернуть в положение «0», это позволит отключить противоугонную системы. К самому замку подключен разъем с проводами, его надо отсоединить. Далее, выкрутите две гайки, а также два болта, после чего можно демонтировать трубу рулевой колонки с выключателем.
7. Извлеките ручку подсоса, расположенную под приборной. Потяните ее на себя таким образом, чтобы вы могли почувствовать тягу. Вам надо выкрутить два болтика, которые крепят направляющую тягу заслонки, после чего подсос можно демонтировать.
8. Теперь можно выкрутить еще четыре винта, которые фиксируют панель управления печкой в авто. Выкрутите болты, расположенные сбоку от щитка по обеим сторонам. Также выкрутите болты нижнего крепления консоли с гайками, которые фиксируют выключатель освещения контрольного щитка и гидрокорректора оптики. Для этого потребуется ключ-головка на 22, он должен быть высоким.
9. После выполнения этих действий надо выкрутить болт, который фиксирует центральную консоль, в бардачке. Затем вам останется только открутить по одному болту по бокам, крепящих центральную консоль. Саму консоль после этого можно демонтировать.
10. Что касается установки новой высокой панели с приборкой, то этот процесс не представляет собой особых трудностей. Все размеры в точки крепления на кузове совпадают, однако эта процедура также имеет свои особенности. Чтобы произвести установку новой консоли, вам потребуется соответствующий жгут с проводкой. Если вы будет использовать уже имеющийся жгут, то в нем надо будет переставить клеммы с учетом схемы подключения. Кроме того, надо будет поменять и тросы подводящие к отопителю, на более удлиненные, то же самое касается и тросика спидометра.
    При установке новой консоли потребуются и другие боковые накладки на стойки крыши, их надо установить перед тем, как вы поставите консоль. Поскольку в новой приборной панели не будет использоваться расходомер, трубку от него надо будет заглушить. Кроме того, сигнал на тахометр нужно будет подать от провода К на катушке, который подсоединяется к скобе кабеля датчика оборотов.
11. Непосредственно перед установкой следует перебрать новую консоль, а места соединений воздуходувов перемотать изолентой и желательно проклеить поролоном или антискрипом. Надо поменять и поролон отопителя, поскольку старый уже не сможет выполнять свои функции. Также убедитесь в том, что подсос сможет полностью закрываться и помните о том, что тросик от нового спидометра следует поставить перед тем, как вы установите консоль.
    Процедура сборки начинается с прокладки нового жгута с проводкой и подключения всех разъемов. Прежде чем окончательно все собрать, включите приборную панель и проверьте, как работают все индикаторы и датчики. После этого консоль можно ставить на место.

Источник

Штатный салон ВАЗ 2109 довольно скучен и малопривлекателен. Однако прибегая к тюнингу можно не только преобразить его, но и повысить уровень комфорта, выполнив шумоизоляцию, перетяжку, а также применив современные элементы освещения. При желании каждый может модернизировать интерьер по своему вкусу, воплощая практически любые идеи.

Тюнинг салона ВАЗ 2109

ВАЗовская «девятка», несмотря на свой преклонный возраст, пользуется популярностью и по сей день. Есть немало автовладельцев, которые негативно отзываются об этом автомобиле, но есть и те, которым модель приходится по нраву. В особенности автомобиль популярен среди молодёжи и начинающих автомобилистов. Доступная стоимость позволяет не только приобрести этот автомобиль, но и проводить различные доработки. Тюнинг может касаться как внешности, так и салона ВАЗ 2109. На доработках интерьера стоит остановиться более детально, ведь именно в салоне владелец и пассажиры проводят бо́льшую часть времени.

Улучшение подсветки приборного щитка

Штатная подсветка щитка приборов ВАЗовской «девятки» устраивает далеко не каждого, поскольку жёлтое свечение не только тусклое, но и не придаёт приборке никакой выразительности. Чтобы исправить ситуацию, приходится прибегать к замене штатных осветительных элементов на современные светодиодные. Для модернизации комбинации приборов нужно подготовить:

• диодную ленту желаемого цвета свечения;
• паяльник;
• провода;
• цоколь под лампочку;
• пистолет с горячим клеем.

Непосредственно доработка состоит из следующих шагов:

1. Демонтируют щиток из торпеды.
2. Отсоединяют цоколи с лампочками и снимают плату, после чего удаляют стекло с козырьком. Для этого нажимают на соответствующие защёлки.



   С приборки вынимают цоколи и снимают стекло

3. Посредством пайки соединяют диодную ленту и цоколь.



   Светодиодную ленту соединяют прводками с цоколем

4. При помощи пистолета наносят клей и фиксируют ленту и провода к крышке.



   После пайки светодиодную ленту фиксируют в щитке клеевым пистолетом

5. Собирают щиток в обратном порядке.



   После доработок приборку ставят на место

Свободные отверстия под цоколь нужно заклеить, чтобы исключить попадание пыли.

Видео: установка светодиодной ленты в щиток приборов ВАЗ 2109

Доработка шкал комбинации приборов

Помимо освещения в щитке приборов можно заменить шкалы, которые сделают приборку более современной и читаемой. Для тюнинга этого узла сегодня предлагается широкий выбор накладок, в которых предусмотрены все установочные отверстия. После приобретения накладок можно приступать к модернизации:

1. Снимают щиток, а затем и само стекло.
2. Аккуратно демонтируют стрелки приборов.



   Для снятия шкалы необходимо аккуратно демонтировать стрелки

3. Со щитка снимают штатную накладку.



   Накладку аккуратно снимают со щитка

4. Фиксируют новую накладку клеевым пистолетом.



   С помощью клеевого пистолета фиксируют новую накладку

5. Устанавливают стрелки и собирают всё в обратной последовательности.

Если новая шкала рассчитана на просвет, то на каждый прибор можно установить по светодиодному элементу, что значительно преобразит щиток.

Модернизация приборной панели

Часто тюнинг салона затрагивает торпеду, поскольку штатное изделие имеет не очень привлекательный вид. Для отделки панели в основном используют кожу. Качественно выполнить работу своими руками довольно сложно. Поэтому лучше доверить перетяжку профессионалам. Суть модернизации сводится к следующим действиям:

1. Панель дорабатывают, если это требуется, например, под установку каких-либо кнопок или дополнительных приборов.
2. По каркасу делают выкройки, после чего сшивают элементы.



   Из материала делают выкройки для последующей перетяжки торпеды

3. Часть торпеды, которая не будет обтянута кожей, подкрашивают или перекрашивают в другой цвет.
4. Выполняют перетяжку панели.



   Если есть навыки, панель можно качественно перетянуть и самому

Иногда владельцы «девяток» внедряют панели от других авто, например, от BMW E30 или Opel Astra.

Процедура эта не из лёгких, поскольку подобрать по размерам, а после подогнать торпеду по месту, непросто. К тому же придётся полностью переделывать крепление. При внедрении иной панели замене подлежит также щиток приборов.

Перетяжка салона

Тюнинг салона не обходится без перетяжки элементов интерьера. Заводской пластик и ткань в отделке не вызывают никаких эмоций, смотрятся серо и обыденно. Те автовладельцы, которые хотят внести некую изюминку, улучшить внутреннее убранство, прибегают к замене штатных и применению современных отделочных материалов. Среди наиболее популярных можно выделить:

• кожа;
• алькантара;
• экокожа;
• велюр;
• карпет;
• винил.

Дверные панели

Один из элементов, который никак нельзя оставить без внимания — карты дверей. Обычно панели «девятки» отделаны тканью либо полностью выполнены из пластика.

Для усовершенствования элементов необходимо подобрать желаемый отделочный материал и подготовить инструменты:

• ножницы;
• нож;
• маркер;
• клей «Момент»;
• отвёртка.

После подготовительных мероприятий выполняют следующие шаги:

1. Панель снимают с дверей и удаляют тканевую вставку.



   Дверные карты снимают с дверей и вынимают тканевую вставку

2. Отмеряют необходимый кусок ткани и делают разметку.



   На куске подобранного материала делают необходимую разметку

3. Обезжиривают и наносят клей в два слоя с некоторой выдержкой после первого.



   На дверную карту наносят клей и выжидают необходимое время

4. Прикладывают к материалу дверную карту по разметке.



   Согласно разметке приклеивают материал к дверной карте

5. Дают клею высохнуть согласно инструкции.
6. Загибают и натягивают материал на углах. Чтобы отделка была податливее, можно использовать фен.



   Материал тщательно натягивают по углам, используя строительный фен

7. Аналогичным образом отделывают вставку, применяя для контраста материал иного цвета.



   Для придания более привлекательной внешности в отделке дверных обшивок используют материалы разных цветов

Шумоизоляция

Повышение уровня комфорта, так или иначе, связано с уменьшением уровня вибраций и шумов, которые поступают в салон снаружи от колёс, двигателя, ветра и т. п. Для проведения качественной вибро- и шумоизоляции обработке подвергают весь кузов изнутри, т. е. крышу, двери, пол, багажник, моторный щит. Сегодня выбор материалов для рассматриваемых целей довольно широк, но из всего разнообразия можно выделить следующие наименования:

• Вибропласт;
• Визомат;
• Битопласт;
• Сплен;
• пенка.

Из инструментов понадобится следующий перечень:

• строительный фен;
• резак;
• валик.

Для начала работ необходимо полностью разобрать салон автомобиля, т. е. снять сиденья, переднюю панель и все отделочные материалы. Старая шумоизоляция удаляется, кузов в местах коррозии зачищается и грунтуется.

Моторная перегородка

Шумоизоляцию рекомендуется начинать именно с моторного щита:

1. Поверхность обезжиривают ветошью, смоченной в растворителе.
2. Укладывают слой Вибропласта. Материал лучше всего наносить в два слоя, прогревая его феном для лучшей укладки.



   Первым слоем на моторный щит наносят слой виброизоляции

3. Наносят слой Сплена.



   Поверх виброизоляции наносят слой шумоизолирующего материала

Пол и арки

В продолжение вибро- и шумоизоляции обрабатывают днище салона:

1. Наносят слой виброизоляционного материала на дно и два слоя на арки. В местах с неровной поверхностью необходимо применять шпатель.



   Пол покрывают слоем виброизоляции, а арки двумя слоями

2. Поверх виброизоляции укладывают пенополиуретан.



   По аналогии с моторной перегородкой выполняют обесшумку пола

3. Днище оклеивают пенкой толщиной 8 мм.

Видео: обесшумка салона «девятки»

Крыша

При обработке крыши Вибропласт наносят между поперечинами, для чего материал разрезают на куски нужного размера. Поверх виброизоляции наносят Сплен, фиксируя его двухсторонним скотчем.

Двери

Шумоизоляция дверей ВАЗ 2109 с завода хоть и присутствует, но в минимальном количестве и особого толку от неё нет. Обработку дверей проводят следующим образом:

1. Наружную часть двери оклеивают Визоматом.



   Внутри дверь покрывают виброизолирующими материалами

2. Поверхность, обращённую в салон, обрабатывают Спленом сплошным куском.



   Со стороны салона дверь обрабатывают сплошным куском Сплена

3. Если в двери планируется установка акустики, то их нужно вибро- и шумоизолировать полностью без пропусков, в том числе и технологические отверстия.

Пластиковые элементы

Элементы салона, выполненные из пластика, также следует обработать шумоизоляцией:

1. Демонтируют все детали и накладки.
2. Часть торпеды, которая касается кузова, обрабатывают пенкой толщиной 4 мм.
3. Нижнюю часть торпеды, а также полку вещевого отсека, места под динамики и боковины панели оклеивают Визоматом и Битопластом.
4. Козырёк щитка приборов обрабатывают Визоматом.
5. Чтобы исключить металлический дребезг защёлок, их покрывают герметиком.
6. Центральную панель обрабатывают теми же материалами, что и торпеду.
7. Крышку вещевого ящика изнутри оклеивают Визоматом, а снизу на двухсторонний скотч фиксируют ковролин.
8. После всех процедур салон собирают в обратном порядке.

Видео: шумоизоляция торпеды на примере ВАЗ 21099

Модернизация руля

Рулевое колесо — один из первых элементов, на который обращают внимание при посадке в автомобиль. Тюнинг руля подразумевает применение оплётки из современных материалов либо полностью замену детали на спортивный вариант. При выборе отделки на «девяточную» баранку следует ориентироваться на размер 37–38 см. Среди наиболее популярных материалов является кожа, экокожа. Самый простой вариант оплётки имеет вид чехла. Для его установки достаточно натянуть изделие на руль. Есть варианты, когда оплётку требуется сшивать нитью или шнуром. В этом случае каждый автовладелец решаем сам, что ему по душе.

Если же рассмотреть спортивный вариант рулевого колеса, то следует учитывать некоторые моменты:

• для его установки понадобится специальный переходник;
• тюнингованный руль, как правило, имеет меньший диаметр по сравнению со стандартом, и управлять им далеко не всегда удобно.

Перетяжка и замена сидений

Заводские сиденья ВАЗовской «девятки» можно улучшить двумя способами:

• перетяжкой;
• заменой на новые кресла.

Обновить сиденья можно обычной перетяжкой либо полной переделкой каркаса с монтажом боковой поддержки. Для этого придётся полностью разобрать изделие. Проведение подобных работ требует определённых навыков, поскольку неправильные действия могут привести к неудобной посадке и в целом к непредсказуемым последствиям в экстренных ситуациях.

Для перетяжки сидений чаще всего выбирают:

• кожа;
• замша;
• алькантара;
• флок;
• велюр.

После выбора материала работу проводят в следующей последовательности:

1. Демонтируют сиденья из салона и разбирают их, снимая старый материал.



   Сиденья демонтируют из салона и полностью разбирают

2. Если старый каркас имеет повреждения, прибегают к сварочным работам.
3. Накладывают пенолитьё на каркас.



   На каркас накладывают пенолитье, если нужно, заменяют его на новое

4. По старому чехлу вырезают заготовки из выбранного отделочного материла.
5. Сшивают элементы на швейной машинке.
6. Натягивают обивку на спинку, зацепляя материал за специальные зубчики.



   Материал натягивают, зацепляя его за специальные зубцы

7. Натяжку чехла на сиденье выполняют при помощи проволоки.



   Натяжение чехла на сиденье выполняется с помощью проволоки

8. Перетяжка всех кресел проводится аналогичным образом.
9. После окончания процедуры сиденья монтируют на место.



   После доработки сиденья устанавливают на место

Если же преследуется цель полностью заменить сиденья ВАЗ 2109 на более комфортабельные, то подбор следует проводить таким образом, чтобы доработки были минимальными. С небольшими переделками на рассматриваемое авто подходят кресла от Opel Vectra.

Фотогалерея: тюнинг салона «девятки»

Тюнинг салона ВАЗовской «девятки» является увлекательным процессом. В зависимости от пожеланий и финансовых возможностей владельца, интерьер можно изменить до неузнаваемости. Заменив отделочные материалы салона на современные, в машине будет приятно находиться как водителю, так и пассажирам. К тому же модернизацию можно выполнить своими руками без применения специальных инструментов.

Долго искал эту торпеду, т.к. у нас город небольшой и найти ее сложно. В итоге купил ее в Ярославле за 2000р в сборе

Привез домой и на след день начался процесс установки. Сначала занес в салон сам каркас

и прикрутил его, крепится на 4ех болтах по-моему (понравилось в торпеде то, что крепления там металлические в отличии от ВП)

Прикрутил и попробовал ее «пошатать», сидела как приколоченная). Сам мозг прикрепил так

Вот так выглядела установленная=)

Далее начал разбираться с проводкой, скажу сразу что до этого особого опыта у меня не было. Сначала воткнул все в ЧЯ, туда все подошло бел проблем, далее всякие кнопочки и все такое. Процесс шел не останавливаясь, я уже был в предвкушении завестись))) Не помню точно сразу или нет я купил замок зажигания от Ваз 2110 нового образца (старый не смог приделать)). Все поставил поворачиваю ключ в замке … бензонасос не включается, понимаю что скорее всего не подключил проводку с мозгу, смотрю так и есть. Стал искать в проводке разъем идущий на контроллер, нашел что-то похожее (по схемам разобрался откуда должен выходить), но он почему-то не подходил к моему, в дальнейшем выяснилось что эта под торпедная проводка от машины с Бошем 7.9.7 (щас уж точно не вспомню). Такой был разъем от старой проводки

и такой от новой

Рыская схемы в инете нашел как скрестить эти 2 проводки) Вот собственно сама схема (добавил)

и вот еще сама схема распиновок старой моей колодки и новой

Попробовал и бензонасос «зажужжал»))) Ключ на старт… не крутит стартер. Долго думал так и не понял почему, закруглился) Приехав домой начал рыться по инету в разгадке этой проблемы, как в дальнейшем оказалось там проблема какая-то с релюшками, если втыкать реле от ваз 2109 то не крутит и пришлось замкнуть провода на прямую (щас так и езжу). так же не подходил разъем печки, но я его с легкостью переделал (думаю ни у кого не возникло бы вопросов КАК когда он увидел бы в чем разница). Еще одна проблема была в том, что цвет некоторых проводов в схеме не совпадал с реальностью (так что лучше все провода считать, номера у всех совпадают). За время установки научился разбираться более менее в электрике и пользоваться тестером)))

( 1 оценка, среднее 4 из 5 )
