Как изменить обороты двс

Режимы работы двигателя внутреннего сгорания могут быть различными. Когда требуется развить максимальную мощность мотора, частота вращения коленвала должна достигать значений в несколько тысяч оборотов в минуту. Если нагрузка на силовой агрегат отсутствует, то возможно минимальное значение вращение подвижной части двигателя.

Что такое холостой ход двигателя

Работа в режиме холостого хода может понадобиться и в том случае, когда требуется обеспечить оптимальный режим каких-либо систем автомобиля. Например, при движении накатом важно поддержание тормозной системы в рабочем состоянии. Машины, оснащенные устройством вакуумного усиления одной из важнейших систем, не могут безопасно эксплуатироваться в таком режиме с выключенным двигателем.

Что такое холостые обороты двигателя

После того, как педаль акселератора будет отпущена, мотор начнет работать на холостых оборотах. Исключение из этого правила может являться только ситуация, когда осуществляется торможение двигателем. При таких условиях частота оборотов будет зависеть от скорости движения автомобиля и включенной передачи.

Холостые обороты можно определить на слух. На малых оборотах звуковой тон значительно ниже, чем при повышении частоты вращения коленчатого вала. Идеально точно величину холостых оборотов можно установить с помощью штатного тахометра. Стрелочный или цифровой индикатор располагается на приборной панели автомобиля.

От чего зависят обороты холостого хода

Обороты холостого хода можно изменять в широких пределах. Зависит этот показатель работы двигателя исключительно от количества подаваемого в цилиндры топлива. Важно при настройке автомобильной системы питания установить правильные пропорции горючего и воздуха. Только при соблюдении тонкой настройки можно получить холостые обороты ДВС при минимальном расходе топлива.

Как изменить холостые обороты

На карбюраторном двигателе обороты холостого хода можно легко изменить. Для выполнения этой настроечной операции применяются специальные дозирующие винты, изменяя положение которых можно увеличить или уменьшить поступление топлива в камеру сгорания.

В автомобилях с инжекторным двигателем, необходимость в регулировке холостого хода, как правило, отсутствует. Этот процесс полностью регулируется электронным блоком управления. Ремонт системы может быть необходим только в том случае, когда неровно работает двигатель в режиме холостого хода. Часто такие ситуации появляются при выходе из строя различных датчиков, форсунок или других элементов топливной системы автомобиля.

Почему троит двигатель на холостых оборотах

Если двигатель подтраивает на всех режимах работы, то неисправна свеча зажигания либо форсунка. На холостом ходу подобные нарушения работы двигателя могут регистрироваться при значительном количестве неисправностей. Сложность определения причины того, что двигатель троит, может заключаться в непостоянстве проявления поломки. Мотор часто работает нестабильно только на холодном двигателе либо при достижении температуры охлаждающей жидкости определенных значений. Наиболее частыми причинами того, что троит двигатель на холостых оборотах, являются:

• Неправильное соотношение воздуха или бензина в топливной смеси.
• Неисправность элементов системы зажигания.
• Вышли из строя датчики.
• Неправильная регулировка клапанного механизма.

Если на автомобиле установлено газобаллонное оборудование, то нестабильная работа двигателя может быть вызвана нарушениями в системе подачи газообразного топлива.

Холодный двигатель троит на холостых оборотах

Если мотор троит на холодную, но после прогрева данный диагностический признак исчезает, то виной такому явлению могут быть следующие причины возникновения неисправности:

• Подсос воздуха в системе питания двигателя.
• Нагар на свечах зажигания.
• Неправильно работают гидрокомпенсаторы клапанов.
• Пробита прокладка ГБЦ.

Двигатель может троить на холостых оборотах двигателя и по причине залива свечей зажигания. На карбюраторных двигателях такая проблема может наблюдаться по причине слишком обогащенной смеси на холостом ходу либо из-за неисправности предохранительного механизма воздушной заслонки. На инжекторе залив свечей сразу после запуска двигателя может происходить из-за неисправности различных датчиков, а также по причине поломки форсунки.

Почему двигатель троит на холостых оборотах после прогрева

Если троит двигатель на холостых оборотах после прогрева, то этому явлению может быть несколько объяснений:

• В цилиндрах образовался избыток масла.
• Появление эффекта калильного зажигания.
• Неправильная регулировка тепловых зазоров клапанов.

Масло может попадать в цилиндры из-за чрезмерного износа направляющих втулок клапанов и разрыва манжет этих деталей. При наличии трещин головки блока цилиндров в камеру сгорания также может поступать значительное количество смазочной жидкости. Износ маслосъемных и компрессионных колец, а также глубокие царапины на зеркале цилиндров также могут стать причиной того, что двигатель троит на горячую.

Если масло поступает в цилиндры в течение продолжительного времени, то на поршне и внутренней поверхности головки блока цилиндров образуется значительный нагар, вызывающий эффект калильного зажигания.

 Неустойчивая работа двигателя на газу на холостых

Если на автомобиле установлено газобаллонное оборудование, то двигатель может троить по причине неправильной настройки редуктора. Наиболее часто проблемы в работе систем этого типа встречаются на установках первых 3 поколений ГБО. Такие системы практически не оборудованы элементами тонкой настройки. Если с газовым редуктором нет проблем, то причиной троения двигателя при работе в режиме холостого хода могут быть:

• Загрязнение газовых фильтров. Эти элементы могут загрязняться из-за некачественного топлива, но если детали меняются несвоевременно, то даже при использовании качественного газового горючего могут наблюдаться существенные проблемы при работе двигателя на небольших оборотах.
• Неисправность системы зажигания. Газо-воздушную смесь сложнее запалить от искры, чем бензиновую, поэтому даже при незначительном снижении эффективности работы катушек зажигания или свечей может проявляться троение двигателя в режиме холостого хода.
• Загрязнение газовых форсунок. Подача недостаточного количества газового топлива может приводить к периодическому отсутствию зажигания рабочей смеси в цилиндрах.
• Неисправен MAP-сенсор. Мотор начинает работать с перебоями из-за неисправности датчика давления. В результате поломки этого элемента топливо подается неравномерно и работа двигателя на холостых оборотах становится неустойчивой.

Нестабильные обороты двигателя на газу при минимальной частоте вращения коленвала могут наблюдаться и при неправильно установленной температуре перехода. Если мотор начинает работать на газу, когда охлаждающая жидкость еще не прогрелась до температуры +40 градусов Цельсия, то могут появляться значительные отклонения на холостых оборотах.

Дизель работает с перебоями на холостых

При эксплуатации дизельного двигателя также может наблюдаться эффект троения на холостых оборотах. В силовых установках этого типа отсутствуют свечи зажигания, поэтому причин наличия подобных технических проблем может быть значительно меньше, чем при эксплуатации бензинового агрегата. Если дизель троит на холостом ходу, то причина этого явления может заключаться в следующих состояниях узлов и агрегатов:

• Чрезмерный износ цилиндропоршневой группы. Двигатель троит, если не удается повысить давление в цилиндрах до рабочего значения. В результате воспламенение смеси может происходить с перебоями, что и вызывает эффект троения.
• Неисправны свечи накала. Если эти детали не будут правильно работать, то воспламенение в цилиндрах будет происходить с задержкой.
• Неисправны форсунки. Если топливо не будет поступать в цилиндры, то процесса воспламенения в проблемном цилиндре также не будет. Возможна неправильная установка момента впрыска топлива. Такое нарушение вызовет аналогичные проявления.

Как определить причину троения двигателя на холостом ходу

Только правильно установив причину троения двигателя можно устранить неисправность надолго. В некоторых случаях, установка новых деталей взамен тех, которые предположительно вышли из строя, позволяет совместить элементы диагностики и ремонта. Если со свечами зажигания такая тактика себя оправдывает, то приобретать дорогостоящий комплект форсунок является не всегда правильным решением. Поэтому важно научиться правильно определять причину наличия нестабильных оборотов двигателя на холостом ходу методом перебора наиболее характерных симптомов для данного типа неисправности.

Почему на холостом ходу плавают обороты двигателя: возможные причины и способы решения проблемы

Если двигатель работает с перебоями, то следует разобраться в том, что явилось причиной этого явления. Наиболее часто обороты начинают плавать при наличии подсоса воздуха в системе питания автомобиля. Загрязнение форсунок и неисправность проводов, также вносят свою лепту в нестабильность работы мотора. Водителю также следует обращать внимание на состояние свечей зажигания и исправность вспомогательных элементов топливной системы транспортного средства. Например, двигатель авто может быть полностью исправен, но из-за износа топливного насоса горючее подается неравномерно, что и вызывает эффекта «плавания» оборотов холостого хода.

Встречаются также и более сложные поломки, вызывающие аналогичный эффект. К числу таких неисправностей можно отнести отклонения в работе электронного блока управления, датчиков положения коленвала и распредвала, катушки зажигания.

Режим холостого хода

Почему плавают обороты на холостом ходу

Если плавают обороты на холостом ходу, то следует в первую очередь проверить топливную систему машины. Подсос воздуха наиболее часто появляется по причине негерметичности в местах соединения деталей. По этой причине должны быть тщательно проверены хомуты и затяжка наиболее ответственных элементов системы питания автомобиля.

Стабилизация оборотов

Начинать восстанавливать работу двигателя в режиме холостого хода следует с проверки элементов и деталей, доступ к которым не представляет какой-либо сложности. Прежде всего, необходимо обратить внимание на состояние проводящих ток элементов. На втором месте по распространенности причиной, вызывающей отклонения от правильной работы двигателя при небольшой величине частоты оборотов, является негерметичность деталей топливной системы.

Электромагнитный клапан на карбюраторных силовых установках

Если наблюдается нестабильный холостой ход на автомобиле с карбюраторным двигателем, то после проверки воздушных патрубков топливного коллектора, рекомендуется обратить внимание на электромагнитный клапан карбюратора. Этот элемент необходим для того, чтобы предотвратить поступление топлива в камеру сгорания во время торможения двигателем, но при наличии неисправности электронного запорного механизма. Проверить работоспособность клапана можно после демонтажа этой детали и подключения к источнику постоянного тока 12 В. Исправность детали определяется по щелчку, который появляется при втягивании подвижного элемента.

Неровная работа двигателя на холостом ходу из-за клапана ЕГР

На инжекторных двигателях может устанавливаться специальный клапан, через который происходит рециркуляция выхлопных газов. Этот элемент служит с целью уменьшения выбросов загрязняющих веществ в атмосферу. Клапаны могут забиваться в процессе эксплуатации, вызывая изменения в пропорциях подаваемой в цилиндры топливной смеси. Если в нестабильной работе двигателя внутреннего сгорании виновен клапан EGR, то эту деталь следует очистить от нагара, чтобы устранить эффект неровного холостого хода.

Неустойчиво работает двигатель на холостом ходу из-за регулятора холостого хода

На некоторых моделях автомобилей может устанавливаться регулятор холостого хода. Эта деталь управляется автоматически, поэтому при выходе ее из строя потребуется приобрести и установить новое изделие. Для того чтобы убедиться в неисправности регулятора потребуется выполнить демонтаж устройства и замер сопротивления между контактами. Если в результате проведения проверки мультиметром будет отсутствовать сопротивление между контактами В-С и С-Д, то устройство необходимо заменить. Неустойчивый холостой ход пропадет, если виновником нестабильной работы являлся регулятор.

Неравномерная работа двигателя из-за проблем с форсунками или бензонасосом

Исправность элементов топливной системы автомобиля имеет большое значение для обеспечения стабильной работы двигателя на холостых оборотах. Чрезмерный износ бензонасоса или забивание сетчатых фильтров приведет к тому, что горючее будет подаваться неравномерно, что и вызовет отклонения в работе двигателя на холостых оборотах.

Неисправность форсунок также становится причиной неправильной работы двигателя на холостых оборотах. Эти детали могут забиваться, что приводит к нестабильности подачи топлива и «плаванию» оборотов.

С наступлением зимы и холодов я заметил что у машины упали обороты (не сильно но упали), свечки вроде нормальные, катушки все рабочие, ошибок вроде не каких нету, гадал гадал в итоге не чего не выгадал =) Полез шуршать на ауди клуб где наткнулся на тему что с наступлением морозов многих затрагивает тема маленьких оборотов и не большой вибрации на холостых оборотах. У меня вибрация тоже была но очень маленькая, особенно чувствовалось это когда на холостых стою и врубаю климат, чувствуется что машине тяжело крутить т.к холостой ход очень низкий. В общем после долгих часов курения темы я все таки нашел способ решения проблемы — поднять обороты сколько мне надо. Ехать в сервис я отказался т.к там как всегда либо на уши присядут что это долгая и дорогая процедура, либо что то сделают не так в результате чего могу пожалеть, поэтому решено было делать все самому.
Вооружившись шнурком vag-com vcds 11.11.11 и ноутом я приступил к делу:

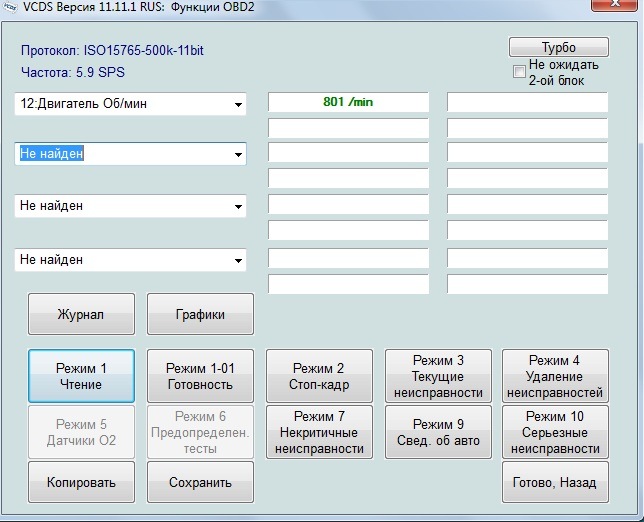

Подключаем шнурок к машине, делаем тест, шнурок видит, все идем в «Электроника Двигателя» далее «Адаптация», Вводим «канал 01» и нажимаем «Прочитать».

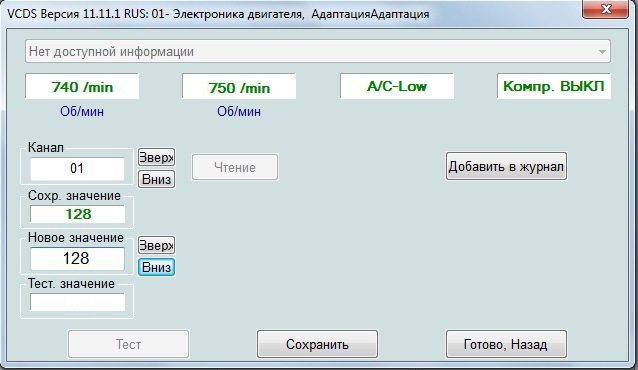

У нас появляется вот такое окошко:

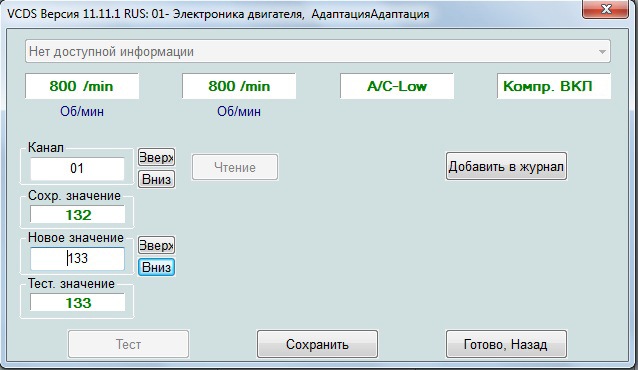

Вводим в «Новое значение» число «132». В моем случае обороты поднимутся до ~800 об/мин что я и хотел. Далее нажимаем «Сохранить» после чего «Готово, Назад».

Далее выходим из программы и глушим машину, после заводим и опять заходим в программку, только теперь входим во вкладку «OBD II», после чего переходим на «Режим 1 Чтение», после чего в первой графе выбираем из столбца «12:Двигатель об/мин» и проверяем наши обороты — все верно, 801 об/мин держит на ВКЛ климате, что я и хотел сделать.

Теперь обороты не много стали выше, машина на холостых стала увереннее работать даже с включенным климатом, машине стало легче и мне тоже!

А теперь о новом — в планах переклеиться в круг (круг это значит с лобовым стекло, а то сейчас модно стало писать закатался вкруг, а лобовое не катаное… это уже не круг получается), так вот переклею зад 5 % люмар или сантеком и перед будет 5 %, лобовое будет люмар 20 %. На данный момент на передних стеклах у меня сьемная, езжу уже давным давно не снимая ее, уже реально мечтаю когда же меня остановят что бы я содрал ее и поехал закатался нормальной, но все не как не получается. Так что ожидайте в скором времени надеюсь я буду закатанный как надо по человечески со лбом.

Всем спасибо за внимание.
И ребят хоть комментируйте бж, а то тихо как то…

Бензиновые двигатели могут быть оборудованы карбюраторной или инжекторной системой топливоподачи. В случае с карбюратором хорошо известно, что в процессе эксплуатации данной системе необходима периодическая регулировка холостых оборотов. Что касается инжектора, такая система питания работает под управлением ЭБУ, то есть исключается необходимость дополнительной настройки.

Однако на практике ситуация несколько иная, так как достаточно часто возникает необходимость отрегулировать обороты холостого хода на инжекторе. Неполадки проявляются в виде неустойчивой работы ДВС на холостом ходу, обороты плавают, двигатель может глохнуть после запуска, перерасходовать топливо в случае завышенных оборотов ХХ и т.п.

Далее мы поговорим о том, как осуществляется регулировка оборотов холостого хода двигателя на инжекторном и карбюраторном двигателе, а также рассмотрим особенности и нюансы выставления холостых оборотов на моторах с указанными системами подачи топлива.

Как отрегулировать обороты холостого хода на карбюраторе

Начнем с более простой дозирующей системы. Главным плюсом карбюратора заслуженно считается возможность быстрого обслуживания устройства своими руками, используя при этом минимальный набор подручных инструментов.

Для регулировки холостых оборотов в этом случае потребуется иметь несколько ключей и отверток. Главной задачей будет выставление таких оборотов, когда двигатель способен стабильно работать, при этом частота вращения коленвала будет минимально возможной для устойчивой работы агрегата.

Давайте рассмотрим регулировку на примере карбюратора Солекс. Прежде всего, желательно иметь тахометр, который поможет определить частоту вращения коленвала. На некоторых автомобилях такое устройство может отсутствовать конструктивно, тогда как на других входит в штатную комплектацию и находится на приборной панели.

• Итак, перед началом манипуляций с карбюратором двигатель необходимо прогреть до рабочей температуры.
• Затем нужно до упора утопить «подсос», воздушная заслонка должна находиться в полностью открытом положении.
• Далее двигатель глушится, после чего на машинах без тахометра следует произвести подключение внешнего устройства согласно инструкции и рекомендациям.

В некоторых случаях можно использовать мультиметр-тестер. Плюсовой выход подключается к выходу К на катушке зажигания, минусовой присоединяется на массу.

• Теперь двигатель можно завести, после чего нужно включить габариты, дальний свет, выставить максимальные обороты вентилятора внутрисалонного отопителя, электрообогрев стекол и т.д. Другими словами, необходимо задействовать энергопотребители. После этого можно переходить к настройке холостого хода на карбюраторе.

Как правило, для большинства систем данного типа число холостых оборотов составляет 750 — 800 об/мин.  Получается, необходимо выставить холостой ход в заданных рамках, причем ДВС должен работать устойчиво.

Для этого на Солекс нужно вращать регулировочный винт, отвечающий за количество топливно-воздушной смеси. По окончании коленвал должен вращаться с частотой 750 — 800 об/мин. Однако во многих случаях на этом регулировка не заканчивается.

На указанном винте может стоять отдельная заглушка из пластика,  которую понадобиться снять. Сделать это можно путем прокола заглушки шилом, после чего в отверстие просовывается металлический крючок для извлечения. Также можно ввинтить в заглушку саморез, после чего без особых затруднений вытащить элемент.

Перед началом регулировок ХХ винтом качества также следует проверить правильность выставления зажигания (момент зажигания, УОЗ), состояние свечей зажигания и свечных бронепроводов. Также понадобится исключить вероятность стороннего подсоса воздуха. Параллельно нужно быть готовым к тому, что регулировки потребуется повторять несколько раз до получения необходимого результата.

Весь процесс выглядит следующим образом:

1. В самом начале следует вращать винт качества плоской отверткой так, чтобы обороты коленвала возрастали до максимума. Для этого необходимо крутить винт аккуратно по часовой стрелке или против часовой стрелки. Главное, найти такое положение винта, кода обороты ХХ максимальны. Это можно определить по тахометру или ориентироваться по слуху (при отсутствии приборов для определения частоты вращения коленвала).

1. Теперь можно начинать крутить винт количества смеси, добиваясь того, чтобы обороты находились на отметке 900 об/мин. Закручивание винта по часовой стрелке приводит к тому, что дроссельная заслонка первой камеры карбюратора приоткрывается, в результате обороты двигателя растут.

Если же винт выкручивать против часовой стрелки, тогда заслонка прикрывается, обороты будут уменьшаться. Получается, необходимо найти такое положение регулировочного винта количества смеси, при котором обороты находятся на отметке 900 об/мин.

1. Выставив обороты, переходим к винту качества. Указанный винт закручивается так, чтобы получить 750-800 об/мин. Если сразу не удалось добиться нужного показателя, следует повторить процедуру настройки с самого начала.

Добавим, что при установке нештатного карбюратора на двигатель или в случае ремонта карбюратора (прочистка, замена винтов, жиклеров) перед началом регулировок следует сначала полностью закрутить винт качества по часовой стрелке, после чего отпустить его обратно на 3 или 4 оборота. Только после этого можно переходить к  дальнейшим настройкам.

Дополнительные рекомендации по настройке ХХ на карбюраторе

После того, как процесс настройки был окончен, следует проверить работу двигателя не только на ХХ, но и с учетом других режимов. Это значит, что набор оборотов при резком или плавном нажатии на педаль газа должен происходить ровно, без сбоев и провалов. Также двигатель не должен глохнуть после того, как педаль акселератора резко отпустить.

Любые провалы или паузы являются поводом к тому, чтобы повторить настройки. Первым делом следует вернуться к регулировке качества смеси, обогащая смесь винтом качества. При таком обогащении можно поднять обороты до отметки 900 об/мин. Стоит отметить, что качественная и точная настройка позволяет снизить общую токсичность выхлопных газов карбюраторного ДВС.

В ряде случаев возникает ситуация, когда винтами качества и количества смеси не удается отрегулировать холостые обороты (нет явной четкой реакции двигателя на вращение винтов или же указанные реакции вовсе отсутствуют). Это указывает на проблему, когда горючее попадает в камеру карбюратора и двигатель работает, но поступление смеси происходит не через систему холостого хода.

Такая неполадка может возникать в том случае, когда электромагнитный клапан карбюратора закручен не до конца. Также может быть недостаточно надежно установлена заглушка указанного клапана. В результате горючее проходит мимо жиклера холостого хода, который  установлен в  данном клапане или его заглушке.  Еще жиклер ХХ может быть подобран неправильно, иметь  слишком большое отверстие и т.п.

Чтобы это проверить, понадобится на работающем моторе отключить провод от  электромагнитного клапана. В норме двигатель должен глохнуть.  Если этого не происходит и мотор дальше работает, тогда в  диагностике нуждается сам клапан. Если проблем с клапаном не выявлено, тогда потребуется  выставить уровень топлива в поплавковой камере, а также проверить игольчатый клапан.  Затем настройку карбюратора следует повторить.

Также отметим, что иногда добиться правильной работы на всех режимах мотора все равно не удается. Другими словами, после выставления холостых оборотов проблемы начинаются на переходных режимах, при резких ускорениях и т.п. В этом случае может понадобиться доработка или тюнинг карбюратора. Иногда проблему удается решить только заменой дозирующего устройства на более подходящий или исправный аналог.

Регулировка инжекторного двигателя и холостой ход

На моторах с инжекторной системой подачи топлива, как правило, неисправности проявляются не сразу и имеют свойство постепенно прогрессировать. Обычно водитель замечает, что машина начинает с задержками реагировать на педаль газа, обороты скачут на холостом ходу, увеличивается расход бензина, двигатель теряет мощность, силовой агрегат может не ровно работать на разных режимах и т.д.

К таким симптомам могут приводить различные неисправности, так что необходимо проводить компьютерную диагностику двигателя, проверять датчики ЭСУД, исключить подсос воздуха и общие проблемы смесеобразования (бедная и богатая смесь), загрязнение форсунок и другие причины. В том случае, когда других отклонений не выявлено, необходима регулировка инжектора. Начнем с регулировки холостого хода на инжекторном двигателе.

Для регулировки холостого хода на инжекторе следует:

• отключить клеммы АКБ и произвести демонтаж регулятора холостого хода;
• затем производится очистка установочного отверстия РХХ при помощи сжатого воздуха;
• теперь можно разобрать регулятор ХХ, после чего проводится проверка его направляющей втулки. Если втулка изношена, элемент нужно менять;
• также нужно проверить иглу. Не допускается наличие выработки, повреждений или других дефектов. При обнаружении отклонений иглу РХХ следует заменить;
• далее при помощи тестера проверяются обмотки регулятора, при необходимости очищаются контакты;
• по окончании процесса диагностики и очистки устройство ставится обратно, после чего оценивается работа двигателя на холостом ходу и других режимах.

Добавим, что ряд проблем с холостым ходом может возникнуть и после чистки дроссельной заслонки, которую на многих автомобилях нужно не только правильно чистить, но еще и обучать. Если вы не знаете, как почистить и отрегулировать дроссельную заслонку, рекомендуем прочитать об этом в нашей отдельной статье.

Также отметим, что на регулировки инжектора и работу системы питания можно влиять программно, то есть подключая диагностическое оборудование со специальными предустановленными программами к ЭСУД через OBD разъем. После подключения можно оценить многие параметры работы систем двигателя в режиме реального времени, считать, расшифровать и сбросить возможные ошибки.

На инжекторе возможны и более глубокие доработки, которые предполагают внесение ряда изменений в прошивку ЭБУ. Данная процедура хорошо известна под названием чип-тюнинг двигателя. Такая настройка позволяет изменить заводскую прошивку, адаптировать блок управления под конкретного водителя и его нужды (выставить обороты ХХ, изменить топливные карты и повлиять на смесеобразование, зажигание и т.д.).

Что в итоге

Как видно, самостоятельные доработки и настройки карбюратора вполне возможны в условиях гаража. Что касается инжектора, своими руками рядовой автовладелец без достаточного опыта может только проверить РХХ и произвести очистку устройства, осуществить диагностику некоторых датчиков ЭСУД, а также считать и сбросить ошибки при наличии адаптера OBD2.

Учтите, любые попытки непрофессионального вмешательства в прошивку ЭБУ могут привести как к выходу контроллера из строя, так и к последствиям для самого двигателя. По этой причине проводить регулировку и настройку инжектора следует только в особых случаях, доверяя работу исключительно квалифицированным специалистам.

Методика настройки Холостого Хода

При построении относительно нестандартных двигателей (то есть там, где оставлено регулирование с помощью РХХ) довольна частая ситуация – полное или частичное отсутствие холостого хода, когда заставить работать его можно только постоянно подгазовывая, то есть выводя из режима ХХ, т.к система регулирования ХХ напрочь отказывается стабилизироваться. Иногда для получения более менее стабильных оборотов приходится прогревать двигатель почти до рабочей температуры.

Очевидно, что система поддержания ХХ нуждается в основательной настройке. Для начала  нужно уяснить, что для поддержания ХХ в системах впрыска, содержащих в своем составе РХХ существуют два механизма регулирования – грубый, с помощью РХХ, и точный, с помощью УОЗ. Обе системы начинают работать только если обороты двигателя опускаются ниже оборотов первого переходного режима и система выставляет признак работы на ХХ. Иногда, заглянув в диагностику, мы видим УОЗ ХХ колеблющийся около нуля, хотя в прошивке – желаемый УОЗ на ХХ градусов 18 – 20. На лицо полное отсутствие четкой взаимосвязи работы между регуляторами, РХХ неправильно подает воздух, а система УОЗ-ом пытается исправить ситуацию.

Что же делать?  Браться за инженерный блок J5(J7) Оnline Tuner. Но сначала немного теоретической информации:

П – Регулирование.

П‑регулятор который управляет углом зажигания и предназначен для точного регулирования, те регулирования при небольших отклонениях оборотов от желаемых. Если разность желаемых оборотов и текущих больше переменной «Зона нечувствительности», происходит изменение угла зажигания на ХХ:

UOZ = UOZXX + KUOZ * EFREQ,  где:

UOZXX – УОЗ на ХХ минус Коррекция УОЗ на ХХ;
EFREQ – Текущая ошибка оборотов при регулировании.
MINEFR – Зона нечувствительности.
KUOZ – Коэффициент коррекции УОЗ, принимается равным «Пропорциональному коэффициенту регулятора УОЗ_1 (высокие обороты)», если ошибка положительна (EFREQ > 0) или «Пропорциональному коэффициенту регулятора УОЗ_2 (низкие обороты)», если ошибка отрицательная (EFREQ < 0).

Величина приращения УОЗ (KUOZ * FREQ) ограничивается величинами UDMIN и UDMAX взятыми из соответствующих таблиц «Минимальное и Максимальное смещение УОЗ».

Физически данное регулирование регулирование служит для обеспечения возврата фактических оборотов к желаемым:  чем больше  отличие оборотов от желаемых оборотов, тем больше изменится УОЗ в сторону для обеспечения возврата к ним, «Пропорциональный коэффициенту регулятора УОЗ 1» увеличивает обороты, если они меньше желаемых, а «Пропорциональный коэффициент регулятора УОЗ 2» снижает их.

ПИ – Регулирование.

Второй «регулятор» отвечает за работу РХХ. Механизм его регулирования немного сложнее П‑регулятора, т.к.  у РХХ нет четко заданной уставки для ХХ, РХХ приходится регулировать от того положения в котором он находится в момент наступления ХХ. Поэтому очень важно чтобы когда этот момент наступает, РХХ находился как можно ближе к тому положению в котором будет осуществляться регулирование. Для этого необходимо правильно настроить возврат оборотов их режима ПХХ.

Работа ПИ-регулятора определяется формулой:

SSM = SSM + TMFR * (KFRI * EFREQ + KFR * (EFREQ – EFRET)),

где:

SSM – положение РХХ, шаг.

TMFR – Жесткость регулятора частоты вращения – коэффициент, задающий скорость изменения положения РХХ в зависимости от разницы оборотов от заданных.

KFR – Пропорциональный коэффициент РХХ – как и в случае с УОЗ регулированием, определяет отклонение РХХ в зависимости от разницы оборотов. Чем больше разница, тем больше будет смещение РХХ от текущего.
KFRI – Интегральный коэффициент РХХ – временной коэффициент, изменяет шаги РХХ, в зависимости от времени непопадания в заданные обороты. Чем дольше по времени обороты не были равны заданным, тем больше будет отклонение РХХ.
EFREQ – Текущая ошибка оборотов при регулировании.
EFRET – Ошибка оборотов на предыдущем цикле регулирования.

Если разница оборотов заданных и текущих превысила «Ограничение оборотов для интегратора», то она принимается равной этой величине.

Физический смысл регулятора сводится к тому, что чем больше отклонились обороты от заданных и чем больше по времени они были отклонены, тем больше будет разница в положении РХХ между текущим и следующим, то есть, в отличие от П‑регулятора УОЗ, регулирование осуществляется ступеньками, РХХ будет приближаться к положению регулирования не мгновенно, а значит возможно перерегулирование – срыв ХХ в синусоидальные колебания оборотов со значительной амплитудой.

Практика.

Очевидно, что мы никак не можем напрямую повлиять на текущее положение УОЗ или РХХ на ХХ. Единственное чем мы можем оперировать, это коэффициентами, причем во время настройки РХХ нужно чтобы нам не мешал УОЗ и наоборот.

Для начала нужно выбрать желаемые обороты ХХ. Рекомендуется выбирать обороты чуть выше гарантированных, для того, что бы избежать проблем при движении на ПХХ и при значительном изменении нагрузки.

Настройка проводится в три этапа:

Этап 1. Предварительная настройка ПИ-регулятора РХХ.

Выставляем смещение РХХ при включении вентилятора в 0 (По окончании настройки его нужно вернуть обратно). Выставляем «Ограничение оборотов для интегратора» примерно на две трети значения разности между желаемыми оборотами ХХ и «вторым переходным режимом».

Пример: ХХ = 1100, обороты второго режима = 1400, тогда «Ограничение оборотов для интегратора» будет (1400 – 1100) * 2/3 = 200.

Это необходимо, чтобы «подхватывалось» регулирование в момент входа в ХХ и при этом не было бы перерегулирования и резкого провала по оборотам. 2/3 – относительный параметр, полученный практически, придерживаться его необязательно, но, в любом случае, делать «Ограничение оборотов для интегратора» больше разницы ХХ и ХХ2 нет смысла.

Далее, открываем «Окно диагностики» в J5OLT,  «Прямое управление ИМ» – фиксируем УОЗ, например, на 16 градусах. Далее, устанавливаем интегральный коэффициент в 0 и настраиваем только «Пропорциональный коэффициент». Нужно установить такой пропорциональный коэффициент, чтобы РХХ вставал навстречу изменяющимся оборотам. Это хорошо видно на графиках. Обороты должны перестать быть волнообразными, если они будут рваными, но удерживаться рядом с заданными, переходим к настройке П‑регулятора УОЗ.

Этап 2. Настройка П‑регулятора УОЗ.

После того как мы добились желаемого ХХ, который не плавает волнами, надо настроить точное регулирование УОЗ-ом. Для этого нужно иметь представление, в каких пределах мы можем с помощью УОЗ влиять на обороты. Открываем «Окно диагностики» в J5OLT,  «Прямое управление ИМ» – фиксируем  РХХ на среднем положении, в котором он пребывает и начинаем двигать углом, так же через прямое управление. При увеличении угла обороты должны расти, а при уменьшении – падать. Причем, если при увеличении УОЗ, они растут, то при дальнейшем увеличении они начинают опять падать. Увеличиваем, запоминаем угол, при котором обороты еще растут, но скоро будут падать, например,  27 град. (при 30, например уже начинается спад). Дальше снижаем до порога, при котором работа двигателя еще устойчива и обороты реагируют на уменьшение УОЗ и запоминаем его, например это 5 градусов (при 3, уже начинается неустойчивая работа или УОЗ перестает влиять).

Рассчитываем средний угол, который и будет углом зажигания. УОЗХХ = (27 + 5) / 2 = 16.

Рассчитываем максимальную величину смещения: UDMAX = – UDMIN = 27 – 16 = 11

Выставляем в прошивке УОЗ на ХХ 16 градусов, «коррекция УОЗ на ХХ» поднимаем/опускаем так, чтобы оно было равно 0 при рабочих температурах. Смотрим, какое наполнение мотора на ХХ, и в калибровках Максимального и Минимального смещения УОЗ выше этого наполнения ставим 1 и ‑1 градус соответственно, а ниже и при нем, 11 и ‑11 соответственно, тем самым не давая вывалиться углу за рабочие пределы регулирования.

Зона нечувствительности выставляем 10 оборотов, т.к П‑регулирование это все-таки точная настройка на малых отклонениях.

На этом настройка П‑регулятора закончена и опять переходим к ПИ-регулированию с помощью РХХ, не забыв зафиксировать УОЗ на наших вычисленных 16 градусах.

Внимательно следим за изменением оборотов и на то как УОЗ этому противостоит. Необходимо, используя коэффициенты, добиться чтобы УОЗ двигался «навстречу» скачку оборотов даже несколько больше чем это нужно, как бы упреждая раскачку оборотов, то есть, УОЗ должен резко реагировать на изменение оборотов и не должен быть плавным и волнообразным.

Сначала настраиваем Высокие обороты выставляя в ноль  коэфф_2, и меняя коэфф_1 от 0 и вверх. Затем начинаем повышать коэфф_2 от 0 так же вверх, следя за изменением реагирования УОЗ на изменение оборотов. Если взять большие коэффициенты, то работа мотора будет резкой, жесткой на слух, произойдет перерегулирование и обороты опять начнут плясать. В идеале получаем скачущий УОЗ навстречу изменениям в оборотах.

Этап 3. Окончательная настройка ПИ-регулятора РХХ.

Теперь нам фактически надо повторить первый этап настройки, то есть добиться ровного ХХ, меняя П‑коэффициент регулятора, не трогая И‑коэффициент, который равен 0. Разница в том, что мы теперь делаем это при правильном угле и в будущем нам будет помогать УОЗ регулятор, но для начала нам надо правильно настроить Жесткость регулятора РХХ, чтобы она соответствовала условиям работы. Раньше ее настраивать не имело смысла, рабочее наполнение было бы другим.

Смотрим обороты ХХ/наполнение, открываем «Жесткость регулятора РХХ» и делаем так, чтобы при ХХ и наполнении на ХХ, в таблице стоял коэффициент 1, а при отклонении от режимной точки ХХ, коэффициент увеличивался.

Получится как бы трехмерная чашка, у которой на дне область режимных точек ХХ с коэффициентами 1 и по мере отдаления от ней коэффициент растет. Тем самым обеспечивается быстрое изменение числа шагов РХХ при удалении оборотов от заданных.

Рис.1 Примерный вид настроенной жесткости регулятора ХХ

Далее, окончательно настраиваем П‑коэффициент, к этому времени, обороты уже должны быть достаточно устойчивыми и РХХ будет колебаться несильно, отзываясь на достаточно сильные изменения оборотов. Теперь дошла очередь до И‑коэффициента. Увеличиваем его, плавно с 0, по одному шагу, смотрим что происходит с РХХ и оборотами. Увеличиваем до тех пор, пока РХХ и за ним обороты не начнут скачком, неожиданно изменяться верх/вниз от устойчивого состояния, делаем пару-тройку шагов назад и считаем настройку оконченной.

Как показала практика, численные значения И‑коэффициента колеблется от 1/5 до 1/10 от значения П‑коэффициента.

Напоследок отметим некоторые моменты при калибровки системы по дросселю.

Если вы используете прошивки, не поддерживающие коррекцию расчетного наполнения по положению РХХ, то использовать ПИ-регулятор РХХ в стандартном виде нецелесообразно, так как при изменении положения РХХ фактически будет меняться количество воздуха, поступающее в двигатель, что никак не будет учитываться и приведет к изменению состава смеси на ХХ. В совокупности с включенным лямбда – регулированием это может вызвать раскачку оборотов и выход состава смеси за допустимые пределы.

В таких случаях сам по себе РХХ оставить в системе можно и нужно, но критерии выбора П‑коэффициента будут другими. В таких системах регулирование оборотов ХХ целесообразно возложить почти полностью на регулятор УОЗ, а регулирование количества воздуха через РХХ свести к минимуму. Для того, чтобы при включении нагрузки (например, фары) регулятор УОЗ не входил в насыщение (то есть, УОЗ не упирался в верхний предел), в качестве базового УОЗ на ХХ необходимо выбирать меньшие значения, чем описано выше. В этом случае, диапазон регулирования вверх будет шире, чем вниз. Из практики можно сказать, что средний УОЗ на ХХ необходимо опустить относительно расчетного на 3..6 гр. Дополнительной мерой борьбы с провалами оборотов при включении мощных электрических нагрузок может служить увеличение значений желаемого УОЗ на ХХ в зоне оборотов ниже желаемых оборотов ХХ на прогретом двигателе.

Рис.2 Примерный вид таблицы желаемого УОЗ на ХХ с коррекцией УОЗ на оборотах ниже ХХ

В этом случае, при резком падении оборотов отклик регулятора УОЗ будет более резким, так как коррекция УОЗ будет состоять из двух частей: прибавка, рассчитанная П‑регулятором по степени ошибки оборотов плюс табличная прибавка желаемого УОЗ.

Теперь рассмотрим особенности настройки регулятора РХХ. Как уже писалось выше, нам необходимо минимизировать движение РХХ, чтобы количество воздуха через РХХ оставалось практически неизменным при регулировании. Для этого необходимо исключить И‑составляющую, путем выставления интегрального коэффициента в 0 и минимизировать пропорциональную составляющую так, чтобы РХХ в процессе регулирования РХХ не двигался (или двигался не более, чем на 1 шаг). Для настройки П‑коэффициента надо временно отключить регулятор УОЗ путем выставления его коэффициентов регулирования в 0 и убрать коррекцию желаемого УОЗ (тоже временно) на оборотах ниже ХХ (см. Рис. 2). Выставьте пропорциональный коэффициент РХХ в минимальное значение (но не в ноль!). Попробуйте включить фары и обогрев стекла, при этом обороты ХХ упадут ниже желаемых (двигатель при этом глохнуть не должен). Увеличивая П‑коэффициент, добейтесь того, чтобы РХХ открылся на 2 – 3 шага, при этом обороты ХХ могут и не подняться до желаемых, но повыситься. Сильнее открывать РХХ за счет пропорционального коэффициента нет необходимости, окончательную стабилизацию оборотов сделает регулятор УОЗ после его включения. Главное, чтобы РХХ компенсировал некоторую часть падения оборотов, чтобы регулятор УОЗ не «задирал» угол в верхний предел. После этого включите регулятор УОЗ и проверьте работу ХХ в том числе и при включении мощных нагрузок. В нормальном режиме регулирования (без включения нагрузок) положение РХХ должно либо оставаться неизменным, либо изменяться не более, чем на 1 шаг.

Вот, собственно и все. Этой методики вполне достаточно для того что бы настроить ХХ практически на любом авто с алгоритмическими системами впрыска, даже неисправном.

Last update 01.04.2004

Многие владельцы автомобилей помнят то время, когда по дорогам страны колесили, в основном, Жигули и Москвичи. Их ключевой характеристикой было то, что провести мелкий ремонт или регулировку определённых параметров можно было очень просто, лишь вооружившись небольшим набором инструментов. Тем не менее, отличием тех автомобилей от их современных аналогов было то, что у них устанавливалась карбюраторная система подачи топлива. Она не использовала электронику, так что, всё регулировалось механическим способом.

Регулировка инжектора своими руками

Теперь же всё иначе, и провести регулировку холостого хода уже не так просто, как раньше. Поэтому, сейчас мы попробуем разобраться в том, как же именно регулировать инжектор и его холостой ход на современных машинах.

Так выглядит «инжектор» автомобиля.

Так ошибочно называют «в народе» блок управления двигателем (ЭБУ). Хотя сам «инжектор» состоит из нескольких частей: ЭБУ, форсунки, датчики и т.п.

Датчики в «инжекторе»

Технологии управления подачей топлива в двигатель существуют разные. Поэтому некоторые датчики могут отсутствовать. Самые распространённые датчики в «инжекторе»:

• Датчик коленвала
• Датчик положения распредвала
• Датчик кислорода
• Датчик массового расхода воздуха
• Датчик положения дроссельной заслонки (ДПДЗ)
• Датчик детонации

Регулировка холостого хода на инжекторном автомобиле

В случае, когда речь идёт о плавающих оборотах мотора, прекращении работы двигателя при постановке автомобиля на нейтральную передачу или же о повышении оборотов в случае работы полностью прогретого мотора, то это может говорить о неисправностях регулятора холостого хода или о бедной смеси. Аналогичный вывод можно сделать и в том случае, когда на холодном двигателе обороты оказываются слишком низкими.

Регулятор холостого хода автомобиля Лифан Солано

В любом случае, это всё может происходить по причине чрезмерной подачи воздуха.

Проводить регулировку смеси должен компьютер, который собирает данные из целого ряда датчиков (про датчики инжектора мы уже писали выше). Он, на некоторые время, может открывать или же закрывать клапана инжекторов с той величиной, которая нужна для мотора в данный момент.

Порядок действий

Регулятор холостого хода — это исполняющий орган функционирования мотора (механический датчик), то при его некорректной работе лампочка, указывающая на неисправность, гореть не будет. Регулятор является шаговым электрическим двигателем, включающим в себя конусную иглу. Регулятор может быть расположен на корпусе дроссельной заслонки, что позволяет гарантировать конкретный уровень воздушного потока, обходящего закрытую дроссельную заслонку. А его, в свою очередь, задаёт электронная система автомобиля, дабы двигатель работал устойчиво и равномерно, независимо от внешних факторов.

1. Для начала необходимо отключить аккумулятор. Недостаточно будет просто выключить зажигание. Вам необходимо выключить «массу». Проводим демонтаж регулятора холостого хода
2. Вторым пунктом, на который вы должны обратить внимание, является отвинчивание креплений, которые удерживают регулятор. Это позволит вам полностью его снять. Как мы уже сказали, регулятор можно найти на корпусе дроссельной заслонки, к которой он привинчен парой винтов. В части моделей машин винты могут быть залиты специальной краской или, что ещё хуже, рассверлены. В такой ситуации может понадобиться выполнить полный демонтаж корпуса дроссельной заслонки, после чего и будет проводиться разборка и снятие регулятора.
3. Пункт номер три предполагает чистку посадочного канала. Достаточно будет промыть его, после чего обработать сильным потоком воздуха. Делается это посредством баллончика со сжатым газом или же обычным компрессором. Регулятор нужно разбирать с большой осторожностью, дабы не была повреждена его обмотка. Теперь наступает время провести проверку направляющей втулки, тем более, если конусная игла может свободно двигаться вокруг своей оси с зазором. Если это так, то втулка должна быть заменена новой. В ситуации, когда конусная игла не содержит на своей поверхности существенных повреждений или же потёртостей, то её можно оставить. Но, когда у вас возникают даже малейшие сомнения в её исправности, то её необходимо полностью заменить аналогичной моделью.
4. Четвёртый пункт инструкции говорит о процессе определения целостности, характерной для прижимной пружины. Также, задействовав специальный измерительный прибор, можно провести проверку целостности обмотки регулятора. Кроме того, не лишним будет очистить контакты этой самой обмотки. И лишь после этого можно снова собирать регулятор холостого хода. Но, прежде чем устанавливать регулятор на автомобиль, необходимо замерить расстояние от фланца его корпуса до кончика конусной иглы. Этот показатель должен быть равен двадцати трём миллиметрам. Если же расстояние отличается от указанного в любую сторону, то игла должна быть заменена новой. Касается это и ситуации, когда никаких видимых повреждений на игле нет.
5. Пятым, завершающим, пунктом будет то, что вам нужно будет провести установку регулятора холостого хода на своё место. Для него, как вы уже могли видеть в процессе его демонтажа, предусмотрено своё посадочное место. Находится оно в корпусе дроссельной заслонки. После этого можно подключить штекер управления к этому самому регулятору. Далее снова включаем электрическое питание автомобиля. И вот тут начинается самое «интересное». Вам нужно завести мотор и испробовать его в различных условиях работы. Если проблемы сохранились или же не исчезли полностью, то может понадобиться повторный разбор регулятора холостого хода. Но, если и вторая попытка не увенчалась успехом, то поломку стоит искать в других местах. В частности, причиной может быть прошивка бортового компьютера, тем более, если вы покупали автомобиль «с рук».

Дополнительным советом станет то, что проводить регулировку оборотов мотора можно только на двигателе, который был предварительно хорошо прогрет.

Альтернативные причины

Симптомы неверной настройки блока управления двигателем

• уменьшение силы тяги
• увеличение количества потребляемого топлива
• или же неровной работы двигателя в целом (детонация при запуске, детонация при прогреве, детонация при выключении зажигания, двигатель троит)

Все эти ситуации предусматривают необходимость регулировки инжектора.

Порядок действий

Для работы нам понадобится ноутбук и диагностический кабель.

Ноутбук

Ноутбук или же планшетный компьютер под управлением настольной версии операционной системы Windows, а также специальное программное обеспечение, которое предназначено специально для вашей марки автомобиля. Конечно же, можно подключить и стационарный компьютер, но будьте тогда готовы вынести его на улицу, непосредственно к капоту автомобиля.

Диагностический кабель для подключения к ЭБУ

Также, нужно будет приобрести кабель подключения бортового компьютера к лэптопу. Как правило, эти кабели делятся на несколько основных видов, которые не очень сильно различаются между собой. Определитесь только с тем, какая версия разъёма используется в машине. В самых старых моделях — это первая версия, а в более новых — вторая версия разъёма. Порт имеет такую форму, что подключить его неверно у вас не выйдет.

Как только подключение к бортовому компьютеру выполнено, в запущенной на лэптопе программе, можно будет просмотреть все параметры работы автомобиля, а также те ошибки, которые возникли в процессе. Коды ошибок можно найти в сопутствующей к программе документации или же в Сети Интернет.

При необходимости, на бортовой компьютер может быть установлена новая прошивка. Это делается возможностями всё той же диагностической программы.

Чип-тюнинг автомобиля

Чип-тюнинг — данным словом называют простую настройку инжектора и электронной системы управления мотором, для того, чтобы улучшить его эксплуатационные качества.

Прошивки могут подготовить автомобиль к качеству местного топлива, определённым температурным режимам работы, а также определить, сколько именно топлива будет потреблять мотор в штатных режимах.

Преимущества чип-тюнинга

Среди основных преимуществ, которые получает автомобиль после подобных доработок, можно выделить

• ускоренный старт с места,
• плавное движение при минимальных показателях нагрузки,
• а также максимально ровную тягу, которая возникает при работе на самых высоких передачах.

И, конечно же, в случае, если вы преследуете цель экономии, можно будет значительно понизить расход топлива. В зависимости от модели автомобиля и предыдущих настроек, расход может быть снижен на показатель от половины литра до трёх литров на сто километров пути.

Без специальной диагностической программы не обойтись

Впрочем, рекомендуется проводить все настройки только в сервисном центре. Как правило, специалисты таких СТО работают только с фирменным программным обеспечением, а также устанавливают только те прошивки, которые уже прошли тестирование в реальных условиях. Если же прошивка недостаточно качественная, то за спортивные достижения автомобиля придётся расплачиваться вам.

Дорогостоящий ремонт двигателя в подобной ситуации гарантирован.

Вот так выглядит комплект оборудования для диагностики

Бензиновые двигатели могут быть оборудованы карбюраторной или инжекторной системой топливоподачи. В случае с карбюратором хорошо известно, что в процессе эксплуатации данной системе необходима периодическая регулировка холостых оборотов. Что касается инжектора, такая система питания работает под управлением ЭБУ, то есть исключается необходимость дополнительной настройки.

Однако на практике ситуация несколько иная, так как достаточно часто возникает необходимость отрегулировать обороты холостого хода на инжекторе. Неполадки проявляются в виде неустойчивой работы ДВС на холостом ходу, обороты плавают, двигатель может глохнуть после запуска, перерасходовать топливо в случае завышенных оборотов ХХ и т.п.

Далее мы поговорим о том, как осуществляется регулировка оборотов холостого хода двигателя на инжекторном и карбюраторном двигателе, а также рассмотрим особенности и нюансы выставления холостых оборотов на моторах с указанными системами подачи топлива.

Читайте в этой статье

Как отрегулировать обороты холостого хода на карбюраторе

Начнем с более простой дозирующей системы. Главным плюсом карбюратора заслуженно считается возможность быстрого обслуживания устройства своими руками, используя при этом минимальный набор подручных инструментов.

Для регулировки холостых оборотов в этом случае потребуется иметь несколько ключей и отверток. Главной задачей будет выставление таких оборотов, когда двигатель способен стабильно работать, при этом частота вращения коленвала будет минимально возможной для устойчивой работы агрегата.

Давайте рассмотрим регулировку на примере карбюратора Солекс. Прежде всего, желательно иметь тахометр, который поможет определить частоту вращения коленвала. На некоторых автомобилях такое устройство может отсутствовать конструктивно, тогда как на других входит в штатную комплектацию и находится на приборной панели.

• Итак, перед началом манипуляций с карбюратором двигатель необходимо прогреть до рабочей температуры.
• Затем нужно до упора утопить «подсос», воздушная заслонка должна находиться в полностью открытом положении.
• Далее двигатель глушится, после чего на машинах без тахометра следует произвести подключение внешнего устройства согласно инструкции и рекомендациям.

В некоторых случаях можно использовать мультиметр-тестер. Плюсовой выход подключается к выходу К на катушке зажигания, минусовой присоединяется на массу.

• Теперь двигатель можно завести, после чего нужно включить габариты, дальний свет, выставить максимальные обороты вентилятора внутрисалонного отопителя, электрообогрев стекол и т.д. Другими словами, необходимо задействовать энергопотребители. После этого можно переходить к настройке холостого хода на карбюраторе.

Как правило, для большинства систем данного типа число холостых оборотов составляет 750 — 800 об/мин. Получается, необходимо выставить холостой ход в заданных рамках, причем ДВС должен работать устойчиво.

Для этого на Солекс нужно вращать регулировочный винт, отвечающий за количество топливно-воздушной смеси. По окончании коленвал должен вращаться с частотой 750 — 800 об/мин. Однако во многих случаях на этом регулировка не заканчивается.

На указанном винте может стоять отдельная заглушка из пластика, которую понадобиться снять. Сделать это можно путем прокола заглушки шилом, после чего в отверстие просовывается металлический крючок для извлечения. Также можно ввинтить в заглушку саморез, после чего без особых затруднений вытащить элемент.

Перед началом регулировок ХХ винтом качества также следует проверить правильность выставления зажигания (момент зажигания, УОЗ), состояние свечей зажигания и свечных бронепроводов. Также понадобится исключить вероятность стороннего подсоса воздуха. Параллельно нужно быть готовым к тому, что регулировки потребуется повторять несколько раз до получения необходимого результата.

Весь процесс выглядит следующим образом:

1. В самом начале следует вращать винт качества плоской отверткой так, чтобы обороты коленвала возрастали до максимума. Для этого необходимо крутить винт аккуратно по часовой стрелке или против часовой стрелки. Главное, найти такое положение винта, кода обороты ХХ максимальны. Это можно определить по тахометру или ориентироваться по слуху (при отсутствии приборов для определения частоты вращения коленвала).

1. Теперь можно начинать крутить винт количества смеси, добиваясь того, чтобы обороты находились на отметке 900 об/мин. Закручивание винта по часовой стрелке приводит к тому, что дроссельная заслонка первой камеры карбюратора приоткрывается, в результате обороты двигателя растут.

Если же винт выкручивать против часовой стрелки, тогда заслонка прикрывается, обороты будут уменьшаться. Получается, необходимо найти такое положение регулировочного винта количества смеси, при котором обороты находятся на отметке 900 об/мин.

1. Выставив обороты, переходим к винту качества. Указанный винт закручивается так, чтобы получить 750-800 об/мин. Если сразу не удалось добиться нужного показателя, следует повторить процедуру настройки с самого начала.

Добавим, что при установке нештатного карбюратора на двигатель или в случае ремонта карбюратора (прочистка, замена винтов, жиклеров) перед началом регулировок следует сначала полностью закрутить винт качества по часовой стрелке, после чего отпустить его обратно на 3 или 4 оборота. Только после этого можно переходить к дальнейшим настройкам.

Дополнительные рекомендации по настройке ХХ на карбюраторе

После того, как процесс настройки был окончен, следует проверить работу двигателя не только на ХХ, но и с учетом других режимов. Это значит, что набор оборотов при резком или плавном нажатии на педаль газа должен происходить ровно, без сбоев и провалов. Также двигатель не должен глохнуть после того, как педаль акселератора резко отпустить.

Любые провалы или паузы являются поводом к тому, чтобы повторить настройки. Первым делом следует вернуться к регулировке качества смеси, обогащая смесь винтом качества. При таком обогащении можно поднять обороты до отметки 900 об/мин. Стоит отметить, что качественная и точная настройка позволяет снизить общую токсичность выхлопных газов карбюраторного ДВС.

В ряде случаев возникает ситуация, когда винтами качества и количества смеси не удается отрегулировать холостые обороты (нет явной четкой реакции двигателя на вращение винтов или же указанные реакции вовсе отсутствуют). Это указывает на проблему, когда горючее попадает в камеру карбюратора и двигатель работает, но поступление смеси происходит не через систему холостого хода.

Такая неполадка может возникать в том случае, когда электромагнитный клапан карбюратора закручен не до конца. Также может быть недостаточно надежно установлена заглушка указанного клапана. В результате горючее проходит мимо жиклера холостого хода, который установлен в данном клапане или его заглушке. Еще жиклер ХХ может быть подобран неправильно, иметь слишком большое отверстие и т.п.

Чтобы это проверить, понадобится на работающем моторе отключить провод от электромагнитного клапана. В норме двигатель должен глохнуть. Если этого не происходит и мотор дальше работает, тогда в диагностике нуждается сам клапан. Если проблем с клапаном не выявлено, тогда потребуется выставить уровень топлива в поплавковой камере, а также проверить игольчатый клапан. Затем настройку карбюратора следует повторить.

Также отметим, что иногда добиться правильной работы на всех режимах мотора все равно не удается. Другими словами, после выставления холостых оборотов проблемы начинаются на переходных режимах, при резких ускорениях и т.п. В этом случае может понадобиться доработка или тюнинг карбюратора. Иногда проблему удается решить только заменой дозирующего устройства на более подходящий или исправный аналог.

Регулировка инжекторного двигателя и холостой ход

На моторах с инжекторной системой подачи топлива, как правило, неисправности проявляются не сразу и имеют свойство постепенно прогрессировать. Обычно водитель замечает, что машина начинает с задержками реагировать на педаль газа, обороты скачут на холостом ходу, увеличивается расход бензина, двигатель теряет мощность, силовой агрегат может не ровно работать на разных режимах и т.д.

К таким симптомам могут приводить различные неисправности, так что необходимо проводить компьютерную диагностику двигателя, проверять датчики ЭСУД, исключить подсос воздуха и общие проблемы смесеобразования (бедная и богатая смесь), загрязнение форсунок и другие причины. В том случае, когда других отклонений не выявлено, необходима регулировка инжектора. Начнем с регулировки холостого хода на инжекторном двигателе.

Для регулировки холостого хода на инжекторе следует:

• отключить клеммы АКБ и произвести демонтаж регулятора холостого хода;
• затем производится очистка установочного отверстия РХХ при помощи сжатого воздуха;
• теперь можно разобрать регулятор ХХ, после чего проводится проверка его направляющей втулки. Если втулка изношена, элемент нужно менять;
• также нужно проверить иглу. Не допускается наличие выработки, повреждений или других дефектов. При обнаружении отклонений иглу РХХ следует заменить;
• далее при помощи тестера проверяются обмотки регулятора, при необходимости очищаются контакты;
• по окончании процесса диагностики и очистки устройство ставится обратно, после чего оценивается работа двигателя на холостом ходу и других режимах.

Добавим, что ряд проблем с холостым ходом может возникнуть и после чистки дроссельной заслонки, которую на многих автомобилях нужно не только правильно чистить, но еще и обучать. Если вы не знаете, как почистить и отрегулировать дроссельную заслонку, рекомендуем прочитать об этом в нашей отдельной статье.

Также отметим, что на регулировки инжектора и работу системы питания можно влиять программно, то есть подключая диагностическое оборудование со специальными предустановленными программами к ЭСУД через OBD разъем. После подключения можно оценить многие параметры работы систем двигателя в режиме реального времени, считать, расшифровать и сбросить возможные ошибки.

На инжекторе возможны и более глубокие доработки, которые предполагают внесение ряда изменений в прошивку ЭБУ. Данная процедура хорошо известна под названием чип-тюнинг двигателя. Такая настройка позволяет изменить заводскую прошивку, адаптировать блок управления под конкретного водителя и его нужды (выставить обороты ХХ, изменить топливные карты и повлиять на смесеобразование, зажигание и т.д.).

Что в итоге

Как видно, самостоятельные доработки и настройки карбюратора вполне возможны в условиях гаража. Что касается инжектора, своими руками рядовой автовладелец без достаточного опыта может только проверить РХХ и произвести очистку устройства, осуществить диагностику некоторых датчиков ЭСУД, а также считать и сбросить ошибки при наличии адаптера OBD2.

Учтите, любые попытки непрофессионального вмешательства в прошивку ЭБУ могут привести как к выходу контроллера из строя, так и к последствиям для самого двигателя. По этой причине проводить регулировку и настройку инжектора следует только в особых случаях, доверяя работу исключительно квалифицированным специалистам.

Почему периодически нужно чистить дроссельную заслонку. Как почистить заслонку, обучение и адапатация дроссельной заслонки после чистки, полезные советы.

Почему двигатель может иметь повышенные обороты холостого хода. Главные причины высоких оборотов ХХ на инжекторном моторе и двигателях с карбюратором.

Мотор глохнет на холостых оборотах: что проверить. Возможные причины неисправности на двигателях с карбюратором, инжектором, дизельных силовых установках.

На холостом ходу «плавают» обороты: почему так происходит. Основные неисправности, связанные с холостыми оборотами на бензиновом и дизельном двигателе.

Плавающие холостые обороты двигателя «на холодную». Основные неисправности, симптомы и выявление поломки. Неустойчивый холостой ход дизельного двигателя.

Причины вибрации и неустойчивой работы дизельного мотора в режиме холостого хода. Возможные причины и диагностика неисправностей.

Для эффективной диагностики причин неустойчивого холостого хода необходимо иметь представление как двигатель автомобиля работает на этом режиме. Инжекторный двигатель не имеет системы холостого хода как карбюраторный. За поддержание оборотов холостого хода на необходимом уровне отвечает ЭСУД (электронная система управления двигателем). Блок управления (ЭБУ) ЭСУД на основе данных полученных от различных датчиков определяет величину и продолжительность впрыска топлива форсунками на режиме холостого хода, управляет регулятором ХХ, а так же выставляет нужный угол опережения зажигания, необходимый для поддержания определенной частоты вращения коленчатого вала.

Рассмотрим порядок работы инжекторного двигателя в режиме холостого хода на примере двигателя 2111 автомобилей ВАЗ 2108, 2109, 21099.

— До включения зажигания шток регулятора холостого хода (РХХ) максимально выдвинут и полностью перекрывает сечение байпасного (воздушного) канала в дроссельном узле.

— После поворота ключа в замке зажигания ЭБУ определяет температуру охлаждающей жидкости (сигнал с датчика температуры — ДТ), определяет, что дроссельная заслонка полностью закрыта (сигнал с датчика положения дроссельной заслонки ДПДЗ), стоит автомобиль или едет (сигнал с датчика скорости — ДС).

На основе полученных данных вычисляется такое положение штока регулятора холостого хода, при котором он приоткрывает байпасный канал на определенный просвет, чем обеспечивается приток воздуха необходимого для работы двигателя на холостом ходу.

— После пуска двигателя блок управления получает информацию от датчика положения коленчатого вала (ДПКВ) о его вращении, с датчика температуры о температуре ОЖ, датчика положения дроссельной заслонки о том, что заслонка закрыта, с датчика массового расхода воздуха (ДМРВ) о объеме воздуха поступающего в двигатель, с датчика скорости о том стоит автомобиль или двигается.

На основе полученных данных блок управления устанавливает шток РХХ в положение, обеспечивающее оптимальный просвет воздушного канала под дроссельную заслонку. Тем самым обеспечивается приток в цилиндры двигателя воздуха необходимого для поддержания минимальных устойчивых оборотов. Помимо этого определяет продолжительность и величину впрыска топлива через форсунки, определяет угол опережения зажигания.

По мере прогрева, температура двигателя растет, датчик температуры сигнализирует об этом блоку управления и тот перемещает шток регулятора холостого хода, уменьшая просвет воздушного канала. Величина и продолжительность впрыска уменьшаются, угол опережения зажигания изменяется. Обороты коленчатого вала постепенно падают до 650-750 об/мин.

Если запускается и работает на холостых прогретый двигатель, то аналогичным образом на основе данных полученных от датчиков блок управления выставляет шток регулятора в нужное положение.

В системах с обратной связью величина и продолжительность впрыска, и угол опережения зажигания рассчитываются с учетом показаний датчика кислорода (бедная-богатая смесь). На холодном двигателе датчик кислорода не работает, показания с него начинают сниматься по мере прогрева двигателя.

При нажатии на педаль «газа» дроссельная заслонка приоткрывается, сигнал об этом ДПДЗ поступает на блок управления. Режим холостого хода двигателя прекращается. Шток регулятора выставляется в такое положение, чтобы при внезапном закрытии дроссельной заслонки быстро обеспечить приток дополнительного воздуха в двигатель через воздушный канал и предотвратить «провал» в его работе.

Примечания и дополнения

— Холостой ход двигателя автомобиля – это работа на низких оборотах (650-750 для инжекторных ВАЗ 2108, 2109, 21099) с полностью закрытой дроссельной заслонкой.

— В случае неисправности РХХ стоит провести проверку его электрической части.

Первые двигатели пионеров автомобилестроения обходились без холостого хода. Изобретение карбюратора и опережения зажигания позволило снизить порог оборотов устойчивой работы двигателя путем специального смесеобразования. Конструкция современных автомобилей предусматривает холостой ход (ХХ) в диапазоне 500-1000 об/мин в зависимости от типа двигателя. У дизелей с их активными «низами» он меньше, у бензиновых – больше. При регулировке ХХ учитывают потери на работу электрических потребителей и навесного оборудования (насос ГУР, кондиционера), а также, на машинах с АКПП – необходимость создания рабочего давления в гидротрансформаторе.

ЗАЧЕМ РЕГУЛИРОВАТЬ ХОЛОСТОЙ ХОД

Работа на холостом ходу – это компромиссный режим работы двигателя. Поднятие холостых оборотов приводит к увеличению расхода топлива и повышенной теплоотдаче двигателя. Но излишнее снижение оборотов ХХ имеет еще большие минусы:

• ухудшение вентиляции отработанных газов;

• проблемы с наполнением цилиндров свежей смесью;

• снижение давления масла.

Это может привести к возникновению отложений, повышенным нагрузкам на двигатель, снижению его ресурса, к преждевременному выходу из строя его компонентов: поршневой группы, коленвала, катализатора и свечей зажигания. Кроме того, низкие обороты ХХ приводят к возникновению вибраций, к выходу экологических параметров за пределы нормы. Наконец, чем ниже обороты двигателя, тем выше риск его остановки при увеличении нагрузки (резком нажатии на педаль газа).

ПРИНЦИПЫ РЕГУЛИРОВКИ ХХ НА РАЗНЫХ ДВИГАТЕЛЯХ

Поскольку принципы подачи топлива существенно различаются в зависимости от типа двигателя, регулировка холостого хода осуществляется разными способами:

• для дизелей;

• для бензиновых карбюраторных

• и бензиновых инжекторных двигателей.

У дизельных двигателей регулировка ХХ производится на ТНВД (топливном насосе высокого давления) путем ограничения подачи топлива. Следует заметить, что у дизелей производится регулировка не только минимальных оборотов холостого хода, но и максимальных оборотов вращения двигателя, а также, в отдельных случаях, оборотов ускоренного холостого хода.

В процессе регулировки оборотов участвуют 4-5 регулировочных винтов. Настройка выполняется примерно по тому же принципу, что и регулировка педали сцепления: обороты корректируются винтом, после чего он затягивается контргайкой. Перед процедурой необходимо поменять фильтры, прогреть двигатель и выставить угол опережения впрыска топлива.

На карбюраторных бензиновых двигателях величина оборотов холостого хода устанавливается при помощи двух регулировочных винтов: винта качества смеси и винта количества смеси. Кроме того, нужно обратить внимание на работоспособность жиклера ХХ (электромагнитного клапана), при необходимости – прочистить его и устранить неполадки по электрической части. Также, как и в случае с дизелем, регулировка проводится на прогретом двигателе, и перед нею нужно проверить систему зажигания: угол опережения, свечи и высоковольтные провода.

Инжекторные (впрысковые) бензиновые двигатели не требуют регулировки оборотов ХХ как отдельной штатной процедуры. Однако, время от времени у них также случаются проблемы с холостыми оборотами, что свидетельствует о неисправностях систем двигателя. В этом случае нужно провести компьютерную диагностику автомобиля, обратив внимание на следующее:

1. Датчики ЭСУД – электронной системы управления двигателем. Поступающие с них некорректные данные могут быть причиной неправильной подачи топлива или работы системы зажигания.

2. Подсос воздуха в нештатных местах. Он может быть причиной обеднения смеси, следовательно, снижения оборотов.

3. Топливные форсунки, свечи и катушки зажигания и прочие факторы, приводящие к нестабильной работе ДВС – троению и др.

4. Фильтры – воздушный и топливный.

5. Дроссельная заслонка – она может быть загрязнена. Нужно помнить, что у многих инжекторных автомобилей (особенно тех, что оснащены электронной педалью газа) после очистки дроссельная заслонка нуждается в адаптации (обучении).

Если все эти системы в порядке, необходимо проверить РХХ – регулятор холостого хода. Он может нуждаться в чистке, замене комплектующих: направляющей втулки, иглы, или быть полностью неработоспособным.

Следует заметить, что большинство вышеописанных работ требует определенной квалификации и опыта, поэтому выполнить их самостоятельно непросто. Для того, чтобы качественно отрегулировать холостой ход двигателя, лучше обратиться к профессионалам – например, на любую из СТО сети умных автосервисов Wilgood.

16.12.2019,
Просмотров: 8179

Вот наше первое с вами ответственное задание. Сегодня, через программу Вася-диагност мы будем изменять параметры двигателя автомобиля, а именно повышать обороты холостого хода. На автомобилях концерна VAG, с двигателями 1.6 BSE, BSF и BFQ, наблюдаются пониженные холостые обороты, которые установлены заводом. Также у этих моторов, на холостом, случаются небольшие «подрагивания» — это всё особенности этих моторов. Согласитесь, 670 оборотов маловато, в то время, как на других моделях, обороты в районе 800. Вооружившись диагностическим кабелем и ноутбуком, это можно легко исправить. Кстати, обороты вы можете поднять абсолютно на любом моторе, к примеру, если вас не устраивают ваши 800 об/мин, можете их поднять до 1000 об/мин или наоборот, опустить — как пожелаете.

В моём случае, я буду поднимать обороты на Skoda Octavia Tour с двигателем 1.6 BFQ (102 л.с.). Как я рассказывал в предыдущей статье, подключаете кабель, запускаете программу и включаете зажигание. Когда после прохождения теста связи ЭБУ с компьютером всё «Ок», в главном меню программы, запускаете двигатель и открываете в верхнем левом углу кнопку «Выбор» в параметре «Список блоков управления».

В списке, выбираете «01- Электроника двигателя».

В открывшемся окне, кликаете на кнопку «Адаптация — 10». Кнопка расположена в нижнем правом углу.

В окне адаптации, необходимо выбрать параметр регулировки оборотов холостого хода.

Для этого, в поле под надписью «Канал», введите «01» и нажмите на кнопку рядом «Прочитать».

Когда программа считает информацию, в поле сверху вам выдаст текущие обороты двигателя, а в оставшихся двух колонках с надписями «Сохранённое значение» и «Новое значение» появится код, который для ЭБУ означает количество оборотов на холостом ходу. Сейчас объясню подробнее.

Как показывает программа, в данный момент у автомобиля обороты равны 640 об/мин, чему соответствует значение 128 в колонках под надписями «Сохранённое значение», «Новое значение» и «Тестовое значение». Код 128 ЭБУ понимает как 640 об/мин, соответственно повысив это значение, мы увеличим и обороты, или наоборот уменьшим, если введём значение меньше текущего. Возле колонки с надписью «Новое значение», при помощи кнопки «Вверх» увеличиваем цифру до нужной, либо можно в самой колонке ввести значение вручную. Увеличивая код на одну единицу, мы прибавляем, таким образом, 10 об/мин к нашему холостому ходу. То есть если мы поменяем 128, на 129, то вместо 640, получим 650 об/мин. Как видите, всё довольно просто. Мне необходимо добиться 800 оборотов на холостом ходу, поэтому я в поле «Новое значение» ввожу 144 и нажимаю кнопку «Сохранить».

После этого окно с адаптацией закроется, а обороты должны подняться до указанных. Для проверки, можно снова зайти в адаптацию, ввести канал 01 и нажать «Прочитать». В полях должны появиться наши новые обороты холостого хода.

Наконец, после изменений, пропала небольшая вибрация на холостых, и трогаться автомобиль стал увереннее, так как изначально оборотов было маловато, и когда долго не ездил, с непривычки можно было легко заглохнуть. Вам на заметку: если после изменений оборотов холостого хода вам что-то не понравилось, вы всегда можете через адаптацию всё вернуть, указав изначальное значение. В моём случае, это 128, у вас оно может различаться.
